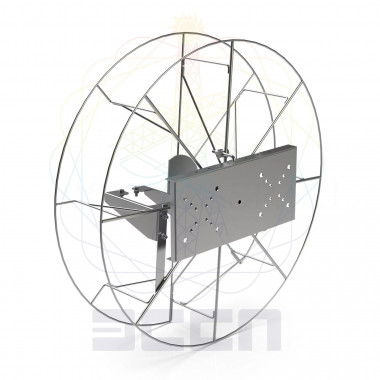

Барабан БШ-2-3 для муфты МОПГ-М

Барабан шлеифовый БШ-2-3 предназначен для размещения на опорах ВЛ муфт МОПГ-М с технологическим запасом оптического кабеля.

Барабаны БШ-2 изготавливаются в климатическом исполнении УХЛ категории 1 по ГОСТ 15150 и имеют антикоррозийное защитное покрытие.

Барабаны БШ-2 вмещают до четырёх шлейфов ОКГТ диаметром до 13 мм и общей длиной до 120 метров.

Барабаны применяются в случае реализации на ВЛ 10, 35 и 110 кВ схемы плавки гололеда с использованием оптического кабеля встроенного в грозозащитный трос (ОКГТ), кронштейн данной модификации предусматривает его крепление к телу опоры на опорных изоляторах.

Опорные изоляторы в комплект поставки не входят.

Габаритные размеры кронштейна барабана – 660 мм х 300 мм.

Барабаны поставляются в различных вариантах исполнения, различающихся узлами крепления оптических муфт.

Маркировка

БШ-2-Б

• БШ - барабан шлейфовый;

• 2 - тип барабана в зависимости от конструкции кронштейна (при монтаже ОКГТ с плавкой гололёда);

• Б - модификация барабана в зависимости от типа устанавливаемой муфты.

Устройство и принцип работы

В состав барабанов входят:

• Основание барабана – 1 шт.

• Кронштейн с осью для крепления к опоре с элементами крепления к нему основания и элементами крепления к изоляторам– 1 шт.

• Кронштейн для крепления оптической муфты с элементами крепления к основанию – 1 шт.

Основание барабана представляет собой стальную пространственную конструкцию, сваренную из стержней круглого сечения с втулкой по оси вращения. Имеются узлы крепления для муфт.

Кронштейн барабана сварен из стальных уголков и снабжен плоским днищем, в котором имеются отверстия для болтов крепления кронштейна к изоляторам. В центре расположена ось под втулку каркаса.

В соответствии с проектом на траверсе опоры ВЛ устанавливаются два изолятора. Расстояние между осями изоляторов должно быть 400±0,5 мм.

Кронштейн барабана закрепляется на изоляторах с помощью крепежных элементов.

На ось кронштейна устанавливается шайба из комплекта барабана.

Основание барабана с установленной муфтой поднимается на опору, устанавливается на ось кронштейна и фиксируется гайками из комплекта барабана.

Барабан не должен иметь перемещений и люфтов во всех плоскостях.

Монтаж соединительной муфты на каркасе барабана

1. Произвести закрепление шлейфов ОКГТ во вводах муфты перед сваркой оптических волокон.

2. Закрепить ОКГТ на основании муфты.

3. Сварку и монтаж оптических волокон произвести согласно инструкции по монтажу муфты.

4. Закрепить муфту на основании барабана, используя крепёжные элементы из комплекта барабана.

5. Произвести намотку двух витков кабеля на основание и предварительно закрепить витки.

6. Произвести намотку шлейфа на барабан, равномерно укладывая витки ОКГТ на барабане, подтягивая их при укладке. При необходимости сильнее заневолить барабан гайками на оси.

7. После намотки шлейфа основание барабана закрепить на оси кронштейна предварительной затяжкой гаек.

8. Несколько раз сильно покачать барабан вокруг оси кронштейна в разные стороны для того, чтобы крепежные элементы заняли своё окончательное положение.

9. Окончательно затянуть и законтрить гайки крепежных элементов. Окончательно затянуть обе гайки крепления основания к кронштейну на оси барабана.

10. Проверить надёжность закрепления барабана. Барабан не должен иметь перемещений и люфтов во всех плоскостях.

11. Свободную часть шлейфа ОКГТ закрепить на опоре согласно проекту, применяя струбцины.

Комплектность

• Барабан БШ-2 в сборе – 1 шт. (элементы крепления к опорам в комплект не входят).

• Паспорт изделия - 1 шт.

• Руководство по эксплуатации - 1 шт.

В зависимости от типа устанавливаемой муфты барабаны комплектуются:

• Для цилиндрических муфт – кронштейн с крепёжными элементами и стяжным хомутом;

• Для муфт EWMJ – кронштейн с крепёжными элементами;

• Для муфт МОПГ-М – двумя кронштейнами с крепёжными элементами;

• Для муфт МТОК-В2 (МТОК В3) – кронштейном с накладкой и крепёжными элементами;

• Для муфт МТОК-А1 – кронштейном с накладкой и крепёжными элементами.

Условия транспортирования и хранения

Изготовитель гарантирует сохранение основных характеристик при соблюдении потребителем условий транспортирования и хранения группы 3 по ГОСТ 15150. Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.

Срок эксплуатации

Срок эксплуатации 25 лет. Фактический срок эксплуатации не ограничивается указанным, а определяется техническим состоянием изделия.

Гарантийные обязательства

Гарантийный срок эксплуатации 36 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
