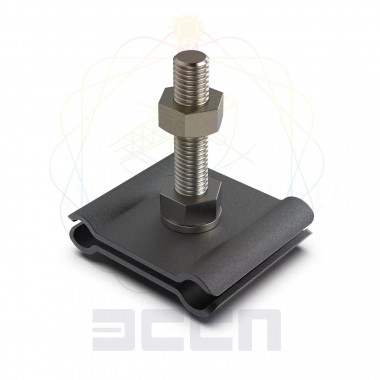

Зажим шлейфовый ЗКШ1 11/14-4 предназначен для крепления шлейфа самонесущих оптических кабелей ОКСН и оптических кабелей, встроенных в грозозащитный трос ОКГТ, диаметром 11,0-14,0 мм к элементам опор, зданиям и сооружениям.
Зажимы шлейфовые ЗКШ1 изготавливаются в климатическом исполнении УХЛ категории 1 ГОСТ 15150.
Марка | Прочность заделки кабеля, не менее, кН | Диаметр кабеля, мм | Масса, кг | Момент затяжки стяжной гайки, Нм | Примечание |
|---|---|---|---|---|---|
ЗКШ1 11/14-2 | 0,5 | 11-14 | 0,19 | 10 | ОКСН |
ЗКШ1 11/14-4 | 0,5 | 11-14 | 0,26 | 30 | ОКСН и ОКГТ |
ЗКШ1 14/18-2 | 0,5 | 14-18 | 0,2 | 10 | ОКСН |
ЗКШ1 14/18-4 | 0,5 | 14-18 | 0,29 | 30 | ОКСН и ОКГТ |
ЗКШ1 18/20-4 | 0,5 | 18-20 | 0,34 | 30 | ОКСН и ОКГТ |
ЗКШ1 20/22-4 * | 0,5 | 20-22 | 0,342 | 30 | ОКСН и ОКГТ |
ЗКШ1 22/24-4 | 0,5 | 22-24 | 0,34 | 30 | ОКСН и ОКГТ |
ЗКШ1 24/26-4 * | 0,5 | 24-26 | 0,38 | 30 | ОКСН и ОКГТ |
ЗКШ1 26/28-4 | 0,5 | 26-28 | 0,382 | 30 | ОКСН и ОКГТ |
ЗКШ1 28/30-4 * | 0,5 | 28-30* | 0,39 | 30 | ОКСН и ОКГТ |
* - в комплект входит переходная втулка, вставляемая между плашками. Без втулки допускается применение для диаметров меньшего ряда.
Зажимы с толщиной плашки 2 мм применяются для крепления шлейфа ОКСН диаметром до 18 мм.
Зажимы с толщиной плашки 4 мм для крепления шлейфа ОКСН диаметром более 18 мм и ОКГТ.
Маркировка
ЗКШ1 Dmin/Dmax-h
ЗКШ — зажим крепления шлейфовый;
1 — модификация зажима;
Dmin/Dmax — наименьший/наибольший диаметр зажимаемого кабеля, мм;
h — толщина плашки, мм.
Устройство и принцип работы
В состав зажимов входят:
Плашка – 2 шт.
Болт М10х60 – 1 шт.
Гайка М10 – 2 шт.
Шайба пружинная – 2 шт.
Зажимы крепятся на элементах конструкций опор, зданий и сооружений в местах согласно проекту, где под них имеются специальные отверстия.
Зажимы ввинчиваются болтом в соответствующее резьбовое отверстие конструкции и контрятся гайкой.
Один или два кабеля ОКСН или ОКГТ вставляются между плашками зажима, и плашки стягиваются гайкой моментным ключом с усилием, указанным в таблице.
Зажимы обеспечивают прочность заделки каждого кабеля или грозозащитного троса на проскальзывание вдоль его оси в соответствии с величинами, указанными в таблице.
Комплектность
Зажим в сборе – 1 шт.
Паспорт – 1 шт.
Условия транспортирования и хранения
Условия хранения изделий должны соответствовать условиям группы 3 по ГОСТ 15150.
Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.
Срок эксплуатации
Срок эксплуатации 25 лет
Гарантийные обязательства
Изготовитель гарантирует сохранение основных характеристик при соблюдении потребителем условий монтажа, эксплуатации, транспортирования и хранения, установленных техническими условиями в течении 36 мес.
| 3D МОДЕЛЬ | Уточняйте у продавца |
| АРТИКУЛ | Э00003735 |
| ВЕС, КГ | 0.26 |
| ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, АО Электросетьстройпроект |
| ОБЪЕМ, М3 | 0.068 |
