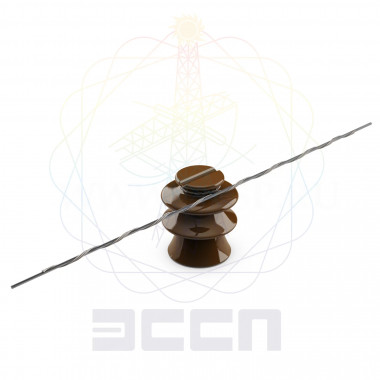

Вязка спиральная ВС-12,1/13,0-43-1

Вязка спиральная ВС-12,1/13,0-43-1 предназначена для промежуточного крепления на штыревых изоляторах опор ВЛ изолированных проводов СИП-3, SAX и неизолированных проводов марок А, АС, АЖ сечением до 150 мм2

Вязки боковые для одиночного крепления провода к одному изолятору, представляют собой согнутую спиральную прядь из трех спиралей. В средней части вязка имеет свитую петлю, с помощью которой крепится к шейке изолятора. Правая ветвь при выходе из петли располагается над левой ветвью. На внутреннюю часть пряди нанесен абразив. Прочность заделки на проскальзывание провода, закрепленного боковой вязкой, составляет 2÷3 кН. Заданная прочность заделки обеспечивает сохранность промежуточных опор при обрыве провода и в других аварийных ситуациях.

Маркировка

ВС-Dmin/Dmax-d-1-ТРИАС

• ВС — вязка спиральная;

• Dmin/Dmax — минимальный и максимальный диаметры провода;

• d — диаметр шейки изолятора;

• 1 — модификация по типу крепления к изолятору: одной боковой вязкой;

• ТРИАС — товарный знак.

На петлевой части любой вязки нанесена цветовая метка, означающая марку изолятора, на который монтируется изделие.

На одной из ветвей ближе к краю нанесены метки, означающие диапазон диаметров провода, на который монтируется вязка. Метки считываются в направлении от центра вязки к краю ветви.
