Комплексные решения, защитные конструкции и комплектующие для создания физических рубежей защиты объектов от БПЛА.
Физическая защита объектов от атак БПЛА

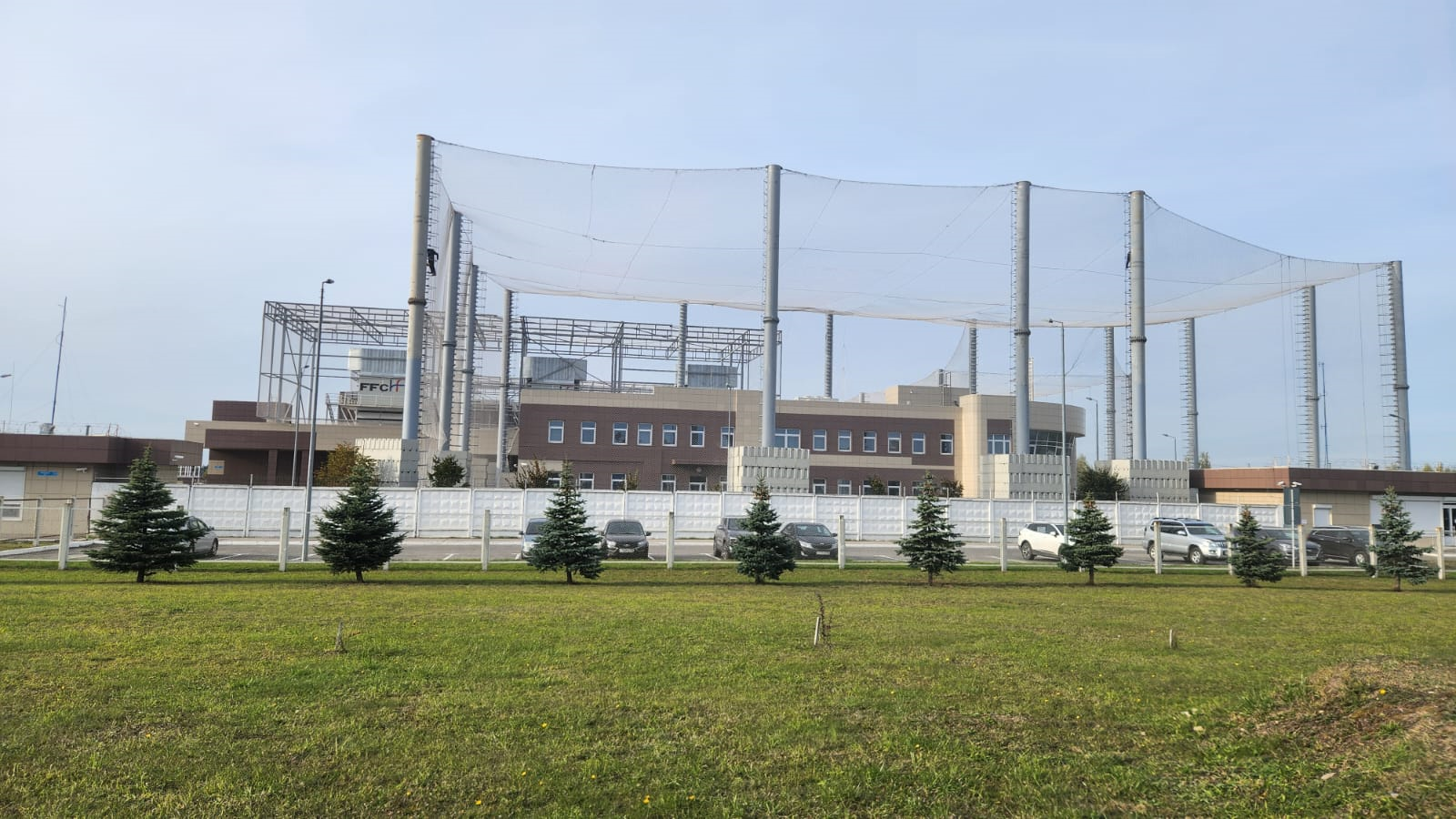

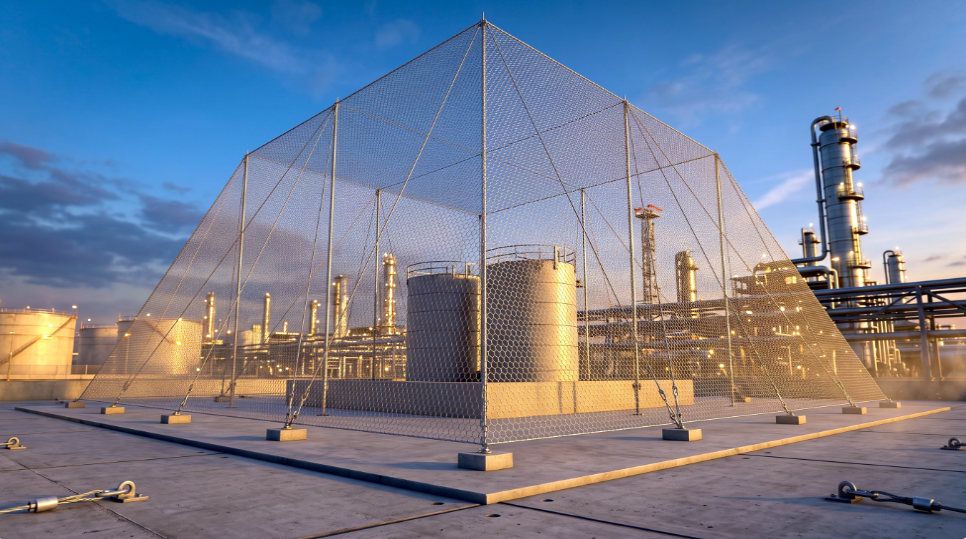

Система представляет собой сетчатое и тросовое заграждение, формирующее физический рубеж защиты объекта.
Основу конструкции составляет пространственный каркас из стальных канатов. На каркас устанавливается высокопрочная стальная сетка двойного кручения с размером ячейки 100×80 мм.
Для объектов с повышенными требованиями к стойкости предусмотрены варианты регулярного тросового усиления.
Система может применяться для создания физических рубежей защиты энергетических, промышленных и других ответственных объектов от атак БПЛА. Конкретное конструктивное решение, конфигурация защитной системы и её параметры определяются характеристиками защищаемого объекта и проектными требованиями.
Защитные системы проектируются с учётом особенностей объекта
Конфигурация защитной системы определяется характеристиками защищаемого объекта, его размерами, высотой зданий, условиями площадки, ветровыми и другими расчетными нагрузками.
В зависимости от задачи защитная конструкция может формировать защитный экран сверху, с боковых сторон или по периметру объекта.
Конкретные параметры системы, включая высоту, расположение опор, шаг элементов и конструкцию узлов крепления, определяются на этапе проектирования.
Система состоит из взаимосвязанных элементов
| Элемент системы | Характеристики | Назначение |
| Силовой каркас | Стальные канаты Ø22,5–22,6 мм | Основные несущие элементы каркаса |
| Поддерживающие тросы | Стальные тросы Ø8 мм | Основа для подвески защитного сетчатого полотна |
| Распределительные тросы | Стальные тросы Ø11–11,1 мм | Формирование бокового контура и вариантов усиления |
| Защитная сетка | Стальная сетка двойного кручения, ячейка 100×80 мм | Формирование защитного сетчатого полотна |
| Фиксаторы и зажимы | Элементы «ТРИАС» | Соединение и фиксация элементов системы |
| Анкерные элементы | Коуши, натяжные элементы, опоры, винтовые сваи | Крепление и натяжение элементов системы |
Варианты усиления системы
| Название | Описание |
| Основное сетчатое заграждение | Стальная сетка двойного кручения с размером ячейки 100×80 мм на тросовом каркасе. Используется как основной физический барьер системы. |
| Регулярное тросовое усиление 500×500 мм для объектов высшей категории надежности | Ортогональная сетка из стальных тросов с ячейкой 500×500 мм. Предусмотрены варианты из тросов Ø8 мм и Ø11–11,1 мм. |
| Комбинированное усиление 700×700 мм, для гарантированного перехвата тяжелых ударных БПЛА | Решётка из вертикальных силовых тросов Ø22,5–22,6 мм и горизонтальных тросов Ø11–11,1 мм. Размер ячейки — 700×700 мм. |
Комплексная защита трансформаторных подстанций

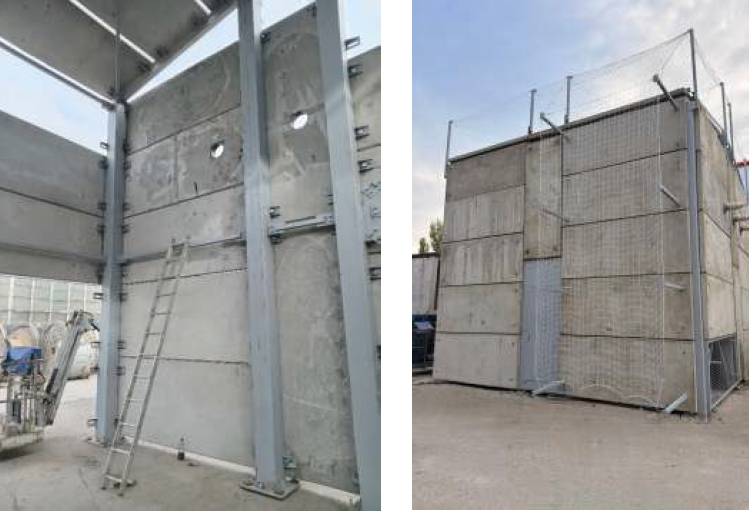

Защита технологического оборудования трансформаторных подстанций от внешних воздействий и атак БПЛА реализуется в виде быстровозводимого защитного сооружения.

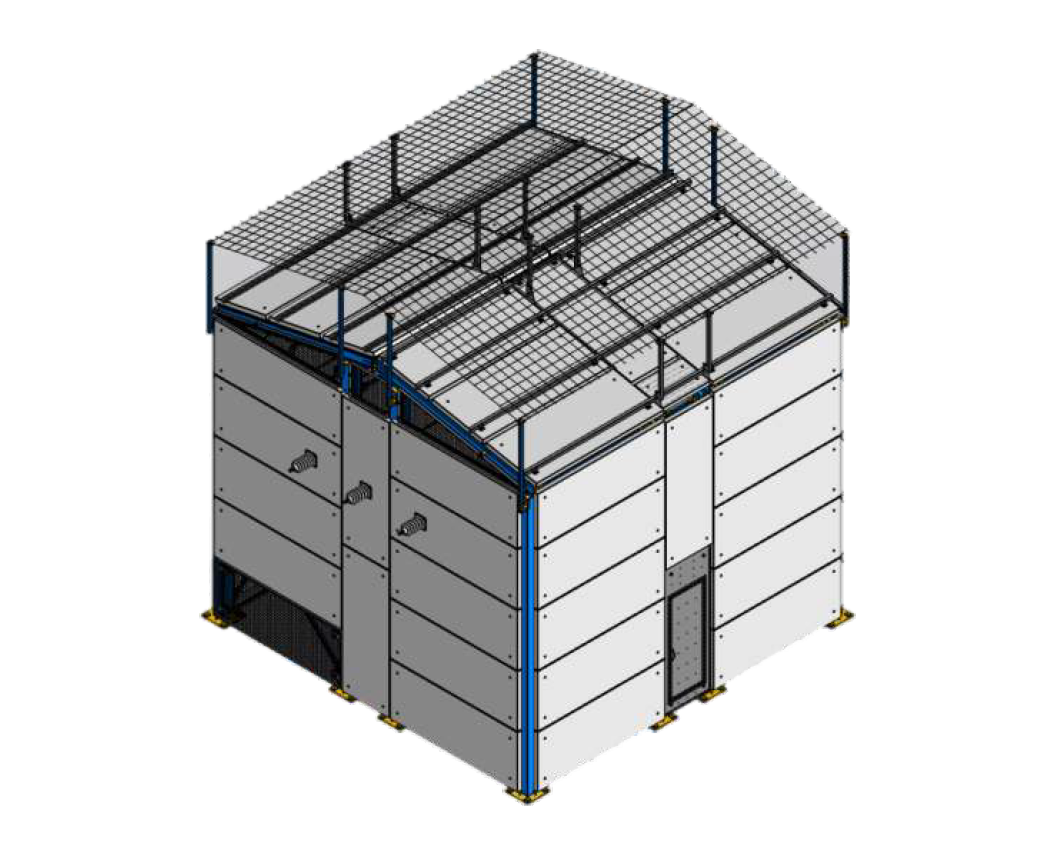

Конструкция включает стальной металлокаркас, железобетонные панели, входную группу и сетчатую систему антидроновой защиты. Сетчатая система может устанавливаться на стенах и крыше сооружения.
Металлокаркас позволяет выполнять монтаж на различных типах фундаментов — свайном, ленточном, монолитном и других. По согласованию с заказчиком сооружение может дополняться системами водоотведения, вентиляции и пожаротушения.
Категория размещения УI по ГОСТ 15150. Температура эксплуатации -45°С до +50°С.
Массогабаритные характеристики железобетонной панели 2940х1200х100 мм, вес не более 980 кг.
Комплексные решения и комплектующие
Нужен готовый комплекс или комплектующие? Отправьте запрос на почту dorstroy@moris.ru . Подготовим коммерческое предложение под ваши задачи и сообщим стоимость.
Комплектующие
Отдельные элементы для комплектации и монтажа систем защиты.
|
Категория |
Товар / позиция |
Основные характеристики |
Назначение |
Цена |
|
1. Стальная сетка |
Стальная сетка двойного кручения |
Ячейка — 100×80 мм |
Основное силовое полотно заграждения |
По запросу |
|
2. Стальные тросы |
Трос Ø8 мм |
Диаметр — 8 мм |
Поддерживающий трос / элемент регулярного усиления |
По запросу |
|
|
Трос Ø11–11,1 мм |
Диаметр — 11–11,1 мм |
Распределительный трос / элемент усиления |
По запросу |
|
|
Трос Ø22,5–22,6 мм |
Диаметр — 22,5–22,6 мм |
Силовой несущий канат |
По запросу |
|
3. Фиксаторы и зажимы ТРИАС |
100×80-01-1500(БП)-ТРИАС |
Фиксатор сетки |
Крепление защитной сетки |
По запросу |
|
|
8,0/8,0-01-500(БП)-ТРИАС |
Фиксатор тросов |
Крепление тросов регулярного усиления |
По запросу |
|
|
22,5/11,1-01-(700)(БП)-ТРИАС |
Фиксатор тросов |
Крепление элементов комбинированного усиления |
По запросу |
|
4. Коуши |
К70 |
Разрушающая нагрузка — 70 кН; габариты — 115×88×65 мм; масса — 0,8 кг |
Анкерное соединение |
По запросу |
|
|
К120 |
Разрушающая нагрузка — 120 кН; габариты — 135×98×70 мм; масса — 1,5 кг |
Анкерное соединение |
По запросу |
|
|
К160 |
Разрушающая нагрузка — 160 кН; габариты — 152×108×75 мм; масса — 2,3 кг |
Анкерное соединение |
По запросу |
|
|
К210 |
Разрушающая нагрузка — 210 кН; габариты — 175×120×85 мм; масса — 3,4 кг |
Анкерное соединение |
По запросу |
|
5. Натяжные талрепы |
Т-30-01 |
Разрушающая нагрузка — 30 кН; регулировка — 190 мм; длина — 400–590 мм; масса — 1,03 кг |
Натяжение элементов системы |
По запросу |
|
|
Т-50-01 |
Разрушающая нагрузка — 50 кН; регулировка — 200 мм; длина — 450–650 мм; масса — 2,0 кг |
Натяжение элементов системы |
По запросу |
|
|
Т-70-01 |
Разрушающая нагрузка — 70 кН; регулировка — 250 мм; длина — 580–830 мм; масса — 2,9 кг |
Натяжение элементов системы |
По запросу |
|
|
Т-100-01 |
Разрушающая нагрузка — 100 кН; регулировка — 250 мм; длина — 580–830 мм; масса — 4,2 кг |
Натяжение элементов системы |
По запросу |
|
6. Монтажная лента |
15,0×0,7-430 |
Ширина — 15 мм; толщина — 0,7 мм; сталь — AISI 430; усилие разрыва — 4,5 кН |
Монтажные работы |
По запросу |
|
|
20,0×0,7-430 |
Ширина — 20 мм; толщина — 0,7 мм; сталь — AISI 430; усилие разрыва — 6 кН |
Монтажные работы |
По запросу |
|
|
20,0×0,7-201 |
Ширина — 20 мм; толщина — 0,7 мм; сталь — AISI 201; усилие разрыва — 7 кН |
Монтажные работы |
По запросу |
|
|
20,0×0,7-304 |
Ширина — 20 мм; толщина — 0,7 мм; сталь — AISI 304; усилие разрыва — 8 кН |
Монтажные работы |
По запросу |
|
|
20,0×0,8-321 |
Ширина — 20 мм; толщина — 0,8 мм; сталь — AISI 321; усилие разрыва — 9 кН |
Монтажные работы |
По запросу |
|
7. Опоры |
ОДН-29-ТРИАС |
Высота — 29 м |
Опорный элемент системы |
По запросу |
|
|
ОДН-39-ТРИАС |
Высота — 39 м |
Опорный элемент системы |
По запросу |
|
8. Винтовые сваи |
СВС-108-ТРИАС |
Ø108/300 мм; длина — 3 м; несущая способность — 60 кН; масса — 48 кг |
Основание и крепление системы |
По запросу |
|
|
СВС-159-ТРИАС |
Ø159/450 мм; длина — 4,5 м; несущая способность — 120 кН; масса — 112 кг |
Основание и крепление системы |
По запросу |
|
|
СВС-219-ТРИАС |
Ø219/550 мм; длина — 6 м; несущая способность — 200 кН; масса — 245 кг |
Основание и крепление системы |
По запросу |
Монтаж систем физической защиты от БПЛА должен выполняться специализированными монтажными организациями в соответствии с проектом производства работ, нормативными требованиями и заводскими технологическими картами.
Оставьте заявку на почте dorstroy@moris.ru или по телефону 8 (800) 707-50-45, укажите интересующий товар или параметры объекта. Наши специалисты уточнят состав решения и подготовят информацию по стоимости.
