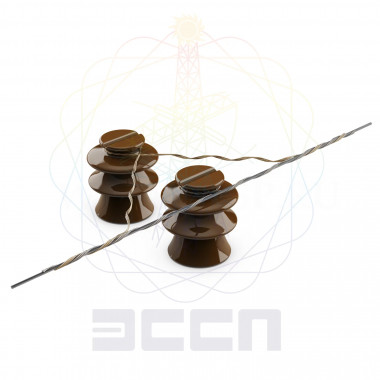

Вязка спиральная ВС-5,1/5,6-43-3

Вязка спиральная ВС-5,1/5,6-43-3 предназначена для промежуточного крепления на штыревых изоляторах опор ВЛ изолированных проводов СИП-3, SAX и неизолированных проводов марок А, АС, АЖ сечением до 150 мм2

Усиливающие вязки модификации 3 обеспечивают крепление провода ко второму изолятору при закреплении провода на двух изоляторах. Крепление провода к первому изолятору осуществляется с помощью боковой вязки модификации 1.

Использование отдельно только усиливающей вязки запрещено.

В средней части вязки имеют свитую петлю, с помощью которой крепятся к шейкам изоляторов. На внутреннюю часть пряди нанесен абразив. Прочность заделки на проскальзывание провода, закрепленного двумя боковыми вязками, составляет 2÷3 кН Заданная прочность заделки обеспечивает сохранность промежуточных опор при обрыве провода и в других аварийных ситуациях.

Маркировка

ВС-Dmin/Dmax-d-3-ТРИАС

• ВС — вязка спиральная;

• Dmin/Dmax — минимальный и максимальный диаметры провода;

• d — диаметр шейки изолятора;

• 3 — модификация по типу крепления к изолятору: усиливающая вязка для крепления провода к дальнему изолятору при креплении на двух изоляторах;

• ТРИАС — товарный знак.

На петлевой части любой вязки нанесена цветовая метка, означающая марку изолятора, на который монтируется изделие.

На одной из ветвей ближе к краю нанесены метки, означающие диапазон диаметров провода, на который монтируется вязка. Метки считываются в направлении от центра вязки к краю ветви.
