Характеристики | |
3D МОДЕЛЬ | Уточняйте у продавца |
АРТИКУЛ | Э00068931 |
ДИАМЕТР ПРОВОДА/ТРОСА, ММ | 11.1 |
ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, АО Электросетьстройпроект |
МАРКА ПРОВОДА/ТРОСА | Провод марки ГТК |
ПАТЕНТ НА ИЗОБРЕТЕНИЕ | Спиральный натяжной зажим. Патент № 2521438 |
ПОД ЗАКАЗ | Да |

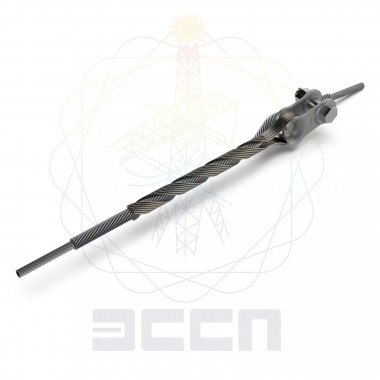

Зажим натяжной НС-11,1П-02 (90)-ГТК-ТРИАС с протектором и коушем РК 210 предназначен для анкерного крепления неизолированных проводов и грозозащитных тросов на опорах ВЛ. Комплектуется звеном промежуточным 2ПР-21-1.
В состав зажимов входят протектор, коуш и силовая U-образная прядь, состоящая из нескольких спиралей, склеенных между собой. На внутреннюю поверхность пряди нанесен абразив.
Силовая прядь навивается на протектор. Крепление зажима к опоре осуществляется посредством коуша и стандартной сцепной арматуры. Нормативная прочность заделки провода/троса в зажиме составляет не менее 95% от разрывной прочности провода/троса.
Длина протектора выбирается с учетом возможности установки на нем гасителя вибрации.
Маркировка
НС-Dmin/DmaxП-02-Х3-ТРИАС
НС — зажим натяжной спиральный;
Dmin/Dmax — нижняя и верхняя границы диапазона диаметра провода/троса в мм. Если предусматривается монтаж на провод/трос одного диаметра, указывается только этот диаметр без дробной черты.
П — наличие протектора;
0 — конструкция зажима: с одной силовой прядью;
2 — материал спиралей зажима: проволока из стали плакированной алюминием;
Х3 - если присутствует, обозначает кодировку марки провода/троса;
ТРИАС – товарный знак.
