Характеристики | |
3D МОДЕЛЬ | Уточняйте у продавца |
АРТИКУЛ | Э00080068 |
ДИАМЕТР ПРОВОДА/ТРОСА, ММ | 24.5 |
ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, АО Электросетьстройпроект |
МАРКА ПРОВОДА/ТРОСА | Провод марки АСТ |
ПАТЕНТ НА ИЗОБРЕТЕНИЕ | Спиральный натяжной зажим. Патент № 2530753 |
ПОД ЗАКАЗ | Да |

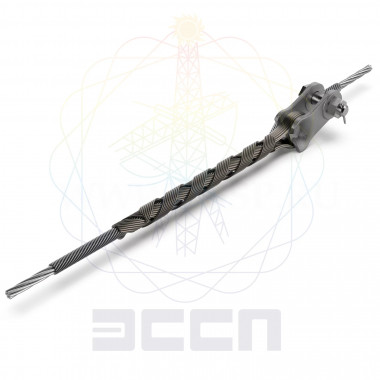

Зажим натяжной НС-24,5-32-АСТ-ТРИАС с коушем К 120 предназначен для использования на воздушных линиях электропередачи для крепления проводов/тросов к анкерным опорам как на обычных участках ВЛ, так и на больших переходах.
Зажимы содержат две силовые пряди проволочных спиралей с противоположным направлением навивки и протектор, в зависимости от конструкции зажима. Пряди вплетены одна в другую и согнуты в единую U-образную конструкцию, образующую в месте сгиба крепежную петлю, расположенную на одном коуше. Суммарное растягивающее усилие со стороны провода/троса распределяется между двумя силовыми прядями. Возникающие при этом моменты кручения компенсируют друг друга. Область применения зажимов — большие тяжения 70–300 кН.
В качестве коуша, в зависимости от требуемой прочности заделки, применяются стандартные коуши К 70, К 120, К 160 или роликовые РК 210, РК 300, РК 450, РК 600, РК 750.
Маркировка
НС-Dmin/Dmax(П)-32(Рз)-Х3-ТРИАС
НС — зажим натяжной спиральный;
Dmin/Dmax — нижняя и верхняя границы диапазона диаметра провода/троса в мм. Если предусматривается монтаж на провод/трос одного диаметра, указывается только этот диаметр без дробной черты.
П — если присутствует, обозначает наличие протектора;
3 — конструкция зажима: зажим с несколькими силовыми прядями;
2 — материал спиралей зажима: проволока из стали плакированной алюминием;
(Р3) - если присутствует, обозначает в скобках прочность заделки провода/троса в зажиме в кН;
Х3 - если присутствует, обозначает кодировку марки провода/троса;
ТРИАС – товарный знак.
Натяжные зажимы со сдвоенной силовой прядью выпускаются:
для всех известных типов проводов/тросов;
для диапазонов диаметров 9–37,5 мм.
