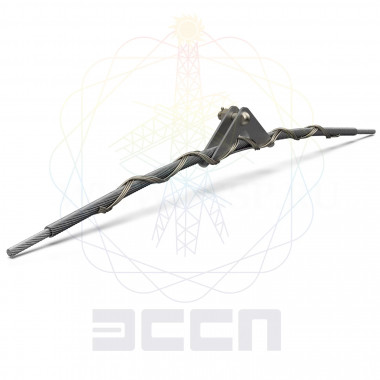

Зажим поддерживающий ПС-13,3П-01-ТРИАС с протектором и лодочкой ЛТ 23

Зажим поддерживающий ПС-13,3П-01-ТРИАС с протектором и лодочкой ЛТ 23 предназначен для дополнительной защиты от вибрации в поддерживающем зажиме и ремонта стального троса при повреждении до 30% сечения.

В состав зажимов входят протектор, выполненный из отдельных проволочных спиралей или прядей,

две силовые пряди, имеющие взаимно противоположное направление навивки, лодочка (1 или 2 в зависимости от исполнения).

Маркировка

ПС-Dmin/DmaxП-01-Х3-ТРИАС

Dmin/Dmax — нижняя и верхняя границы диапазона диаметра троса в мм.

В случае, если предусматривается монтаж зажима на провод, трос одного диаметра, указывается только этот диаметр без дробной черты;

• П — наличие защитного протектора;

• 0 — конструкция зажима: для крепления и ремонта тросов при повреждении до 30 % сечения;

• 1 — проволока из стали с защитным покрытием из цинка;

• Х3 — если присутствует, обозначает кодировку марки провода или троса и/или комплектацию зажима, например, «2Л(L)» - в комплект зажима входит две лодочки – символы «2Л» с межосевым расстоянием L;

• Х4 – товарный знак ТРИАС.

Наличие двух силовых прядей обеспечивает требуемую прочность заделки провода в лодочке, плавно изменяет изгибную жесткость и уменьшает изгибные напряжения в проводе вблизи лодочки, повышает его ресурсную стойкость. Применение элементов спирального типа привносит в конструкцию принципиально новую функцию - дополнительную защиту от вибрации, что повышает эффективность схемы гашения вибрации по сравнению с зажимами ПГ, ПГН и т.п. Зажимы изготавливаются в климатическом исполнении УХЛ категории 1.

За счет применения лодочек ЛН 37 и ЛН 43 стало возможным производить подвеску проводов любых марок, в том числе и высокотемпературные с диаметрами от 9,1 мм до 33,2 мм для ВЛ с классом напряжения до 220 кВ включительно.
