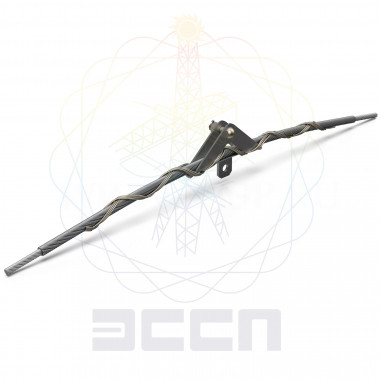

Зажим поддерживающий ПС-24,5П-31-АСТ 300/66 с протектором и лодочкой ЛН 37

Зажим поддерживающий ПС-24,5П-31-АСТ 300/66 с протектором и лодочкой ЛН 37 предназначен для ремонта провода при повреждении до 100% его токопроводящего сечения и до 20% стального сердечника и дополнительной защиты провода от вибрации в поддерживающем зажиме.

В состав зажимов входят протектор, выполненный из отдельных проволочных спиралей или прядей, две силовые пряди, имеющие взаимно противоположное направление навивки и штампованная лодочка.

Маркировка

• ПС-DпрП-31-ТРИАС

• ПС - зажим, поддерживающий спиральный;

• Dnp - диаметр провода в мм;

• П - наличие протектора в составе зажима;

• 3 - модификация зажима: для ремонта проводов в поддерживающих зажимах при повреждении до 100% токоведущего сечения и до 20% стального сердечника;

• 1 — проволока из стали с защитным покрытием из цинка;

• ТРИАС - товарный знак.

Наличие двух силовых прядей обеспечивает требуемую прочность заделки провода в лодочке, плавно изменяет изгибную жесткость и уменьшает изгибные напряжения в проводе вблизи лодочки, повышает его ресурсную стойкость.

Применение элементов спирального типа привносит в конструкцию принципиально новую функцию — дополнительную защиту от вибрации, что повышает эффективность схемы гашения вибрации по сравнению с зажимами ПГ, ПГН и т.п. Зажимы изготавливаются в климатическом исполнении УХЛ категории 1.

За счет применения лодочек ЛН 37 и ЛН 43 стало возможным производить подвеску проводов любых марок, в том числе и высокотемпературные с диаметрами от 9,1 мм до 33,2 мм для ВЛ с классом напряжения до 220 кВ включительно.
