Характеристики | |
3D МОДЕЛЬ | Уточняйте у продавца |
АРТИКУЛ | Э00077131 |
ДИАМЕТР ПРОВОДА/ТРОСА, ММ | 27.8 |
ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, АО Электросетьстройпроект |
МАРКА ПРОВОДА/ТРОСА | Провод марки АСк2у |
ПОД ЗАКАЗ | Да |

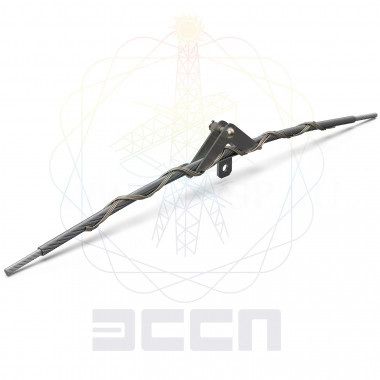

Зажим поддерживающий ПС-27,8П-34-АСк2у с протектором и лодочкой ЛН 37 предназначен для ремонта провода при повреждении до 100% токоведущего сечения и до 20% стального сердечника и дополнительной защиты провода при вибрации в поддерживающем зажиме; Зажим выполнен из немагнитной коррозионностойкой стали и комплектуется лодочкой типа ЛН выполненной из немагнитной коррозионностойкой стали.
В состав зажимов входят протектор, выполненный из отдельных проволочных спиралей или прядей, две силовые пряди, имеющие взаимно противоположное направление навивки и лодочка ЛН. Зажимы выполняются из немагнитных материалов.
Маркировка
ПС-DпрП-34-ТРИАС
ПС - зажим, поддерживающий спиральный;
Dnp - диаметр провода в мм;
П - наличие протектора в составе зажима;
3 - модификация зажима: для ремонта проводов в поддерживающих зажимах при повреждении до 100% токоведущего сечения и до 20% стального сердечника;
4 – проволока из немагнитной коррозионностойкой стали;
ТРИАС - товарный знак.
Наличие двух силовых прядей обеспечивает требуемую прочность заделки провода в лодочке, плавно изменяет изгибную жесткость и уменьшает изгибные напряжения в проводе вблизи лодочки, повышает его ресурсную стойкость.
Применение элементов спирального типа привносит в конструкцию принципиально новую функцию — дополнительную защиту от вибрации, что повышает эффективность схемы гашения вибрации по сравнению с зажимами ПГ, ПГН и т.п.
Зажимы изготавливаются в климатическом исполнении УХЛ категории 1. За счет применения лодочек ЛН 37 и ЛН 43 стало возможным производить подвеску проводов любых марок, в том числе и высокотемпературные с диаметрами от 9,1 мм до 33,2 мм для ВЛ с классом напряжения до 220 кВ включительно.
