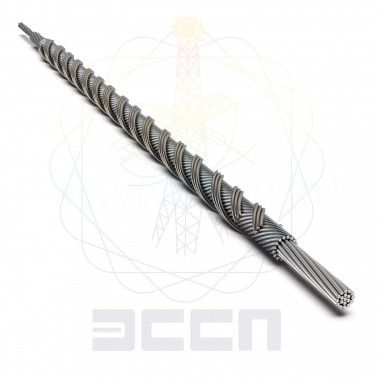

Зажим шлейфовый ШС-27,8-24-АСк2у

Зажим шлейфовый ШС-27,8-24-АСк2у предназначен для соединения неизолированных проводов в шлейфах воздушных линий электропередачи. При необходимости может быть разработана конструкция зажима для соединения в шлейфе проводов разных сечений и/или типов.

В состав зажимов входят соединитель, состоящий из набора спиралей из стальной оцинкованной проволоки, протектор - фиксатор — отдельные спирали из стальных, плакированных алюминием проволок. Для тросов диаметром 11 мм и ниже применяются зажимы, состоящие из одного соединителя.

Маркировка

ШС-D1/D2-02-Х3-ТРИАС

• ШС — зажим соединительный шлейфовый спиральный;

• D1/D2 — диаметр соединяемых проводов в мм в случае, если соединяются провода одинакового диаметра, указывается только один диаметр;

• 0 — конструкция зажима: для соединения тросов;

• 2 — проволока из стали, плакированной алюминием;

• Х3 — если присутствует, обозначает кодировку марки провода или троса. В случае применения двух разных проводов или тросов, указываются обе марки через дробь;

• Х4 — товарный знак ТРИАС.

Вариант комплектации:

• Л(ЛТ) — если присутствует, то обозначает что соединение производится в поддерживающей лодочке;

• 2Л(ЛТ) — если присутствует, то обозначает что соединение производится в двух поддерживающих лодочках.

Конструкция зажимов соединительных шлейфовых спиральных позволяет их применение для соединения в шлейфе совместно с любыми сочетаниями проводов любых марок или тросов разных диаметров.

Соединение обеспечивает механическую нагрузку не менее 30% от разрывной прочности троса и изготавливается в климатическом исполнении УХЛ категории 1 (ГОСТ 15150).
