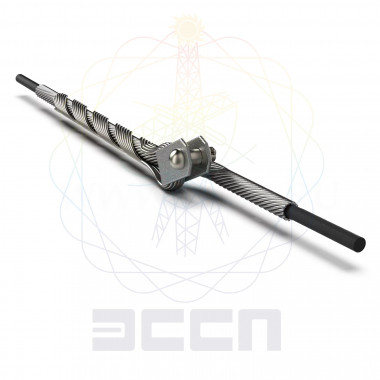

Зажим натяжной НСО-10,0/11,1П-14 (12) с протектором

Зажим натяжной НСО-10,0/11,1П-14 (12) с протектором предназначен для анкерного крепления ОКСН на опорах ВЛ, связи, городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений.

Маркировка зажимов НСО-Dmin/DmaxП-14(17) и НСО-Dmin/DmaxП-14(12):

• НСО - зажим натяжной спиральный для ОК

• Dmin/Dmax - наименьший/наибольший диаметр ОКСН, на которые может быть смонтирован зажим, мм

• П - наличие протектора

• 14 - модификация зажима

• (17 или 12) - в скобках указана прочность заделки ОК в зажиме, кН

В заявке на изготовление зажимов должны быть указаны:

• максимальная длительно-допустимая нагрузка или разрывная прочность ОКСН, кН;

• марка ОКСН и предприятие-изготовитель;

• диаметр ОКСН, мм.

В комплект поставки входят:

• силовая спираль;

• протектор;

• коуш К 25 (ТУ 4991-013-27560230-95).

Силовая спираль представляет собой одну U-образную прядь спиралей. Протектор выполняется в виде нескольких прядей спиралей. Пряди силовой спирали и протектора проклеиваются компаундом, на внутреннюю поверхность наносится абразив.

Конструкция зажима обеспечивает необходимую прочность заделки ОК и не влияет на его оптические свойства.
