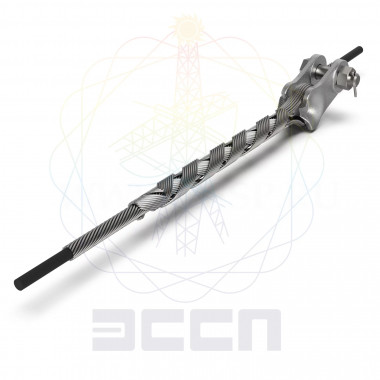

Зажим натяжной НСО-11,1П-32 (110) с протектором

Зажим натяжной НСО-11,1П-32 (110) с протектором предназначен для для крепления оптического кабеля к анкерным опорам как на обычных участках ВЛ, так и на больших переходах. Область применения зажимов — там, где востребованы большие тяжения 70-300 кН.

Конструкция имеет минимальное число комплектующих деталей, обеспечивает простую схему восприятия растягивающих нагрузок, что делает ее более технологичной.

Маркировка

Марка зажима состоит из символьных (буквенно-цифровых) групп:

• НСО-Dmin/Dmax(П)-3Х(Рз)-ХХ-ХХХХХХ:

• НСО - натяжной зажим спирального типа для ОК;

• Dmin/Dmax - минимальный и максимальный диаметры провода (мм), на которые может быть смонтирован зажим;

• П - наличие протектора;

• 3X - силовая прядь сдвоенная:

• • 31 - натяжной зажим со сдвоенной силовой прядью для ОКСН;

  • 32 - натяжной зажим со сдвоенной силовой прядью для ОКГТ; (Рз) - прочность заделки кабеля в кН;
    ХХ-ХХХХXХ - информация о марке кабеля.

Технические характеристики

Конструкция обеспечивает:

• надежное крепление сердечника во всем диапазоне эксплуатационных условий (стойкость к воздействию положительных и отрицательных температур; изменение тяжений в результате отложения гололеда, снега или ветровых воздействий, возникающих, например, при пляске; стойкость к знакопеременным напряжениям при вибрации);

• минимальные воздействия на сердечник в зоне установки натяжного зажима, обеспечивающие неизменность характеристик как в отношении механической прочности, так и токопроводящих свойств;

• высокую ресурсную стойкость сердечника (совместно с арматурой);

• исключение возникновения условий, ухудшающих механические и токопроводящие свойства сердечника с течением времени;

• быстрый и простой монтаж без применения монтажной оснастки. Зажим (рис. 2) содержит две силовые пряди проволочных спиралей с противоположным направлением навивки. Пряди вплетены одна в другую и согнуты в единую U-образную конструкцию, образующую в месте сгиба крепежную петлю, расположенную на одном коуше.

Cуммарное растягивающее усилие со стороны провода распределяется между двумя силовыми прядями. Возникающие при этом моменты кручения М1 и М2 компенсируют друг друга.

Перед монтажом на провод верхняя силовая прядь демонтируется с нижней пряди вплоть до начала согнутого участка. В качестве коуша, в зависимости от требуемой прочности заделки, применяется стандартный коуш К 70, К 120, К 160 или роликовый - РК 210, РК 300, РК 400, РК 500. Оголовок из двух силовых прядей надевается на коуш. Провод монтируется вначале в нижнюю силовую прядь, а затем в верхнюю. Далее коуш крепится к элементам опоры посредством стандартных промежуточных звеньев.

Каждая силовая прядь состоит из 4...8 стальных проволок диаметром 3...5 мм.

Длина зажима - 0,9...2,5 м.

Масса зажима с коушем - 1,5...5,5 кг.

Натяжные зажимы со сдвоенной силовой прядью выпускаются:

• для всех известных типов проводов, оптических кабелей;

• для диапазонов диаметров 9-37,5 мм;

• прочность заделки до 300 кН.

Пример обозначения:

НСО-23,5П-31(170) - натяжной зажим спирального типа для крепления ОКСН диаметром 23,5 мм, прочность заделки кабеля в зажиме 170 кН.

НСО-17,4П-32(210) - натяжной зажим спирального типа для крепления ОКГТ диаметром 17,4 мм, прочность заделки кабеля в зажиме 210 кН.
