Гаситель ветровых колебаний универсальный ГВКУ-10,4/10,9-2,4/1,6-450-11,0-01-2-ТРИАС

Гаситель ветровых колебаний универсальный ГВКУ-10,4/10,9-2,4/1,6-450-11,0-01-2-ТРИАС эффективно применяется как на воздушных линиях электропередачи (ВЛ), так и на волоконно-оптических линиях связи (ВОЛС). ВКУ - уникальное многофункциональное устройство, сочетающее в себе: многочастотный гаситель вибрации, ограничитель гололедообразования, расстраиватель ветровых колебаний при пляске; а при правильно подобранной схеме установки совместно со спиральной линейной арматурой производства АО «Электросетьстройпроект» создают надежную и эффективную систему защиты ВЛ.

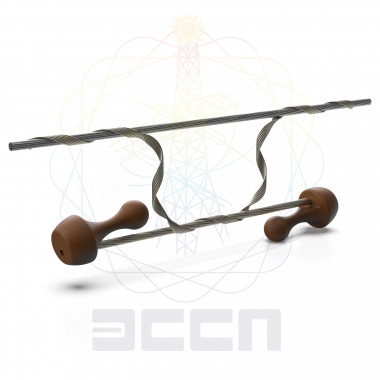

Основу конструкции составляет силовая прядь, выполненная в виде рамки из спиральных элементов с встроенным высокоэффективным демпферным тросом. По концам троса смонтированы грузы. Верхней своей частью рамка крепится на проводе, грозотросе или кабеле.

Одним из основных назначений ГВКУ является рассогласование частот вертикальных и крутильных колебаний и исключение их близости при обледенении провода. Наличие в конструкции грузов и рамки приводит к повышению крутильной жесткости провода и, как следствие, к ограничению гололедообразования.

ГВКУ имеет встроенный гаситель вибрации с уникальными техническими параметрами:

• оптимальная гамма собственных частот гасителя формируется за счет распределения масс по длине грузов, соотношений масс грузов и длин рабочих элементов демпферного троса;
• демпферный трос имеет высокую способность к энергопоглощению;
• грузы представляют собой тела вращения, оси которых совпадают с осью троса, а центры масс расположены в плоскости вибрации.

Маркировка

ГВКУ-Dmin/Dmax-Х1/Х2-Х3-Х4-Х5Х6-Х7-ТРИАС

ГВКУ — гаситель ветровых колебаний универсальный;

Dmin/Dmax — соответственно нижняя и верхняя границы диапазона диаметров сердечников, на которые может быть смонтирован гаситель; если предусматривается монтаж гасителя на сердечник одного диаметра, указывается этот диаметр без дробной черты, мм;

Х1/Х2 — массы грузов гасителя, кг; если оба груза имеют одинаковую массу, указывается только одно значение без дробной черты;

ХЗ — условная длина гасителя, мм, определяемая длиной демпферного троса;

Х4 — диаметр демпферного троса гасителя, мм;

Х5Х6 — материал спиралей гасителя:

• 01 — из стали с защитным покрытием из цинка;
• 02 — из стали, плакированной алюминием;
• 04 — из немагнитных материалов;

Х7 — цифры относительной величины вылета груза;

• 1 — на 1,5 шага
• 2 — на 2,5 шага

ТРИАС — товарный знак.

Пример обозначения:

ГВКУ-16,8/17,5-2,4/1,6-500-13,2-01-1-ТРИАС гаситель ветровых колебаний универсальный без защитного протектора для проводов (тросов), имеющих:

• диаметр 16,8-17,5 мм,
• масса грузов гасителя —2,4 кг и 1,6 кг,
• длина гасителя — 500 мм,
• диаметр демпферного троса-13,2 мм,
• материал силовых спиралей гасителя — из стали с защитным покрытием из цинка,
• величина вылета —1,5 шага спирали.

Преимущества ГВКУ:

1. Универсальность - ГВКУ выпускается для всех известных типов проводов и грозотросов в диапазоне диаметров 9-37,5 мм.
2. Многофункциональность - ГВКУ применяется для гашения вибрации и пляски; способен работать как ограничитель гололедообразования.
3. Эффективная защита от ветровых колебаний.
4. Встроенный гаситель вибрации с уникальными техническими характеристиками.
5. Легкость и оперативность монтажных работ по размещению ГВКУ на пролетах ВОЛС и ВЛ, отсутствие резьбовых соединений и монтажных приспособлений.
6. Всесторонняя техническая и конструкторская поддержка - подбор индивидуальной схемы защиты провода (грозотроса) от ветровых воздействий, разработка рекомендаций по применению ГВКУ.
7. Надежность и многолетний опыт компании-производителя - АО «ЭССП» более 30 лет занимается выпуском спиральной арматуры и эффективных средств защиты проводов от ветровых воздействий, ведет активную научную деятельность, проводит испытания продукции в собственной испытательной лаборатории.
