| Характеристики | |
| 3D МОДЕЛЬ | Уточняйте у продавца |
| АРТИКУЛ | 000002529 |
| ВЕС, КГ | 5.80 |
| ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, АО Электросетьстройпроект |
| ОБЪЕМ, М3 | 0.758 |
| ПАТЕНТ НА ИЗОБРЕТЕНИЕ | Гаситель вибрации Патент № 2180765 |
| ПОД ЗАКАЗ | Да |
Рекомендуемые товары
По запросу
По запросу
По запросу
По запросу
По запросу
По запросу
По запросу
По запросу

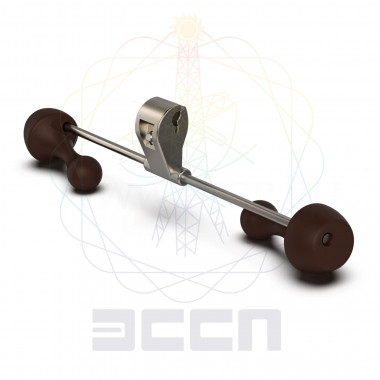

Гаситель вибрации ГВ-5635-02М предназначен для защиты неизолированных проводов и молниезащитных тросов воздушных линий электропередачи, а также самонесущих волоконно-оптических кабелей связи, и кабелей связи встроенных в грозотрос, подвешиваемых на опорах ВЛ.
Гаситель вибрации марки ГВ-Х1Х2ХЗХ4-02М-ТРИАС с корпусом зажима из экструдированного профиля для глухого крепления на проводах, грозозащитных тросах и ОК.
В состав гасителя входят корпус с плашкой, выполненные из экструдированного профиля, демпферный трос, грузы и метизная группа.
Маркировка ГВ-Х1Х2ХЗХ4-Х5-ТРИАС
ГВ - гаситель вибрации.
Х1 - номинальная масса груза гасителя;
Кодировка массы груза | 3 | 4 | 5 | 6 |
|---|---|---|---|---|
Масса груза | 0,8 | 1,6 | 2,4 | 3,2 |
Кодировка условной длины гасителя, мм | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | Условный код диаметра плашки (Х4) |
|---|---|---|---|---|---|---|---|---|---|
для корпусов гасителей типа 02М | 280 | 330 | 380 | 430 | 480 | 530 | 580 | 630 | 2; 3 |
для корпусов гасителей типа 02М | 270 | 320 | 370 | 420 | 470 | 520 | 570 | 620 | 4; 5 |
Кодировка диаметра троса | 2 | 3 | 4 |
|---|---|---|---|
диаметр троса, мм | 9,1 | 11 | 13 |
Кодировка посадочного диаметра плашки | 2 | 3 | 4 | 5 |
|---|---|---|---|---|
диаметр плашки, мм | 9,0-15,1 | 15,0-22,0 | 22,0-29,0 | 29,0-38,0 |
- 02М — с корпусом зажима из экструдированного профиля.
ПРИМЕР ОБОЗНАЧЕНИЯ:
ГВ-6745-02М — гаситель с корпусом зажима из экструдированного профиля для глухого крепления на проводах и грозозащитных тросах с диаметром от 29,0 до 38,0 мм с массой груза 3,2 кг, закрепленного на демпферном тросе диаметром 13,0 мм и габаритным размером 550 мм.
- Корпус гасителя вибрации и прижимная плашка выполнены литьем или из экструдированного профиля, демпферный трос в нижней части корпуса надежно закреплен опрессованием;
- демпферный трос с высокой способностью к энергопоглощению;
- грузы, закрепленные опрессованием на демпферном тросе, представляют собой тела вращения, имеющие наклон к оси троса. За счет возбуждения не только изгибных, но и крутильно-изгибных колебаний при вибрации, характеристика энергопоглощения оказывается более равномерной и значительно расширяет частотный диапазон виброзащиты, по сравнению с обычным гасителем Стокбриджа;
- крепление корпуса гасителя к проводу имеет вид крюка для увеличения угла охвата и осуществляется болтом с мелкой резьбой и двумя пружинными шайбами для исключения самоотвинчивания.
Расчет схем виброзащиты выполняется техническими специалистами ЗАО «НТЦ «Электросети» индивидуально для каждой ВЛ. При расчете схем определяются: оптимальный тип гасителя; координата его установки; необходимое количество гасителей в пролете. Для расчета необходимо заполнить на сайте essp.ru опросный лист и отправить его на электронную почту ЗАО «НТЦ «Электросети»: ntc@essp.ru.
Многочастотные гасители вибрации типаГВ-Х1Х2ХЗХ4-Х5-Х6 | |||||||
| Марка гасителя вибрации | Х1 — номинальная масса груза гасителя, кг | Х2 — длина гасителя, мм | ХЗ — диаметр троса гасителя, мм | Х4 —посадочный диаметр плашки гасителя, мм | Х5 — модификация корпуса гасителя | Х6 — товарный знак | Масса гасителя, кг |
| Гаситель вибрации ГВ-3222-02М-ТРИАС | 0,8 | 280 | 9,1 | 9,0-15,1 | 02М | ТРИАС | 2,04 |
| Гаситель вибрации ГВ-3223-02М-ТРИАС | 0,8 | 280 | 9,1 | 15,0-22,0 | 02М | ТРИАС | 2,03 |
| Гаситель вибрации ГВ-3322-02М-ТРИАС | 0,8 | 330 | 9,1 | 9,0-15,1 | 02М | ТРИАС | 2,06 |
| Гаситель вибрации ГВ-3323-02М-ТРИАС | 0,8 | 330 | 9,1 | 15,0-22,0 | 02М | ТРИАС | 2,05 |
| Гаситель вибрации ГВ-3422-02М-ТРИАС | 0,8 | 380 | 9,1 | 9,0-15,1 | 02М | ТРИАС | 2,07 |
| Гаситель вибрации ГВ-3423-02М-ТРИАС | 0,8 | 380 | 9,1 | 15,0-22,0 | 02М | ТРИАС | 2,07 |
| Гаситель вибрации ГВ-3434-02М-ТРИАС | 0,8 | 370 | 11 | 22,0-29,0 | 02М | ТРИАС | 2,44 |
| Гаситель вибрации ГВ-3534-02М-ТРИАС | 0,8 | 420 | 11 | 22,0-29,0 | 02М | ТРИАС | 2,47 |
| Гаситель вибрации ГВ-4332-02М-ТРИАС | 1,6 | 330 | 11 | 9,0-15,1 | 02М | ТРИАС | 3,75 |
| Гаситель вибрации ГВ-4333-02М-ТРИАС | 1,6 | 330 | 11 | 15,0-22,0 | 02М | ТРИАС | 3,75 |
| Гаситель вибрации ГВ-4334-02М-ТРИАС | 1,6 | 320 | 11 | 22,0-29,0 | 02М | ТРИАС | 4,12 |
| Гаситель вибрации ГВ-4335-02М-ТРИАС | 1,6 | 320 | 11 | 29,0-38,0 | 02М | ТРИАС | 4,23 |
| Гаситель вибрации ГВ-4343-02М-ТРИАС | 1,6 | 330 | 13 | 15,0-22,0 | 02М | ТРИАС | 3,83 |
| Гаситель вибрации ГВ-4432-02М-ТРИАС | 1,6 | 380 | 11 | 9,0-15,1 | 02М | ТРИАС | 3,75 |
| Гаситель вибрации ГВ-4433-02М-ТРИАС | 1,6 | 380 | 11 | 15,0-22,0 | 02М | ТРИАС | 3,87 |
| Гаситель вибрации ГВ-4434-02М-ТРИАС | 1,6 | 370 | 11 | 22,0-29,0 | 02М | ТРИАС | 4,04 |
| Гаситель вибрации ГВ-4435-02М-ТРИАС | 1,6 | 370 | 11 | 29,0-38,0 | 02М | ТРИАС | 4,26 |
| Гаситель вибрации ГВ-4443-02М-ТРИАС | 1,6 | 380 | 13 | 15,0-22,0 | 02М | ТРИАС | 3,87 |
| Гаситель вибрации ГВ-4444-02М-ТРИАС | 1,6 | 370 | 13 | 22,0-29,0 | 02М | ТРИАС | 4,22 |
| Гаситель вибрации ГВ-4445-02М-ТРИАС | 1,6 | 370 | 13 | 29,0-38,0 | 02М | ТРИАС | 4,34 |
| Гаситель вибрации ГВ-4532-02М-ТРИАС | 1,6 | 430 | 11 | 9,0-15,1 | 02М | ТРИАС | 3,75 |
| Гаситель вибрации ГВ-4533-02М-ТРИАС | 1,6 | 430 | 11 | 15,0-22,0 | 02М | ТРИАС | 3,85 |
| Гаситель вибрации ГВ-4534-02М-ТРИАС | 1,6 | 420 | 11 | 22,0-29,0 | 02М | ТРИАС | 4,25 |
| Гаситель вибрации ГВ-4535-02М-ТРИАС | 1,6 | 420 | 11 | 29,0-38,0 | 02М | ТРИАС | 4,25 |
| Гаситель вибрации ГВ-4543-02М-ТРИАС | 1,6 | 430 | 13 | 15,0-22,0 | 02М | ТРИАС | 3,92 |
| Гаситель вибрации ГВ-4544-02М-ТРИАС | 1,6 | 420 | 13 | 22,0-29,0 | 02М | ТРИАС | 3,98 |
| Гаситель вибрации ГВ-4545-02М-ТРИАС | 1,6 | 420 | 13 | 29,0-38,0 | 02М | ТРИАС | 4,25 |
| Гаситель вибрации ГВ-4633-02М-ТРИАС | 1,6 | 480 | 11 | 15,0-22,0 | 02М | ТРИАС | 3,67 |
| Гаситель вибрации ГВ-4634-02М-ТРИАС | 1,6 | 470 | 11 | 22,0-29,0 | 02М | ТРИАС | 4,30 |
| Гаситель вибрации ГВ-4635-02М-ТРИАС | 1,6 | 470 | 11 | 29,0-38,0 | 02М | ТРИАС | 4,30 |
| Гаситель вибрации ГВ-4643-02М-ТРИАС | 1,6 | 480 | 13 | 15,0-22,0 | 02М | ТРИАС | 3,97 |
| Гаситель вибрации ГВ-4644-02М-ТРИАС | 1,6 | 470 | 13 | 22,0-29,0 | 02М | ТРИАС | 4,36 |
| Гаситель вибрации ГВ-4645-02М-ТРИАС | 1,6 | 470 | 13 | 29,0-38,0 | 02М | ТРИАС | 4,42 |
| Гаситель вибрации ГВ-5433-02М-ТРИАС | 2,4 | 380 | 11 | 15,0-22,0 | 02М | ТРИАС | 5,38 |
| Гаситель вибрации ГВ-5434-02М-ТРИАС | 2,4 | 370 | 11 | 22,0-29,0 | 02М | ТРИАС | 5,79 |
| Гаситель вибрации ГВ-5435-02М-ТРИАС | 2,4 | 370 | 11 | 29,0-38,0 | 02М | ТРИАС | 5,85 |
| Гаситель вибрации ГВ-5443-02М-ТРИАС | 2,4 | 380 | 13 | 15,0-22,0 | 02М | ТРИАС | 5,47 |
| Гаситель вибрации ГВ-5444-02М-ТРИАС | 2,4 | 370 | 13 | 22,0-29,0 | 02М | ТРИАС | 5,82 |
| Гаситель вибрации ГВ-5445-02М-ТРИАС | 2,4 | 370 | 13 | 29,0-38,0 | 02М | ТРИАС | 5,93 |
| Гаситель вибрации ГВ-5533-02М-ТРИАС | 2,4 | 430 | 11 | 15,0-22,0 | 02М | ТРИАС | 5,42 |
| Гаситель вибрации ГВ-5534-02М-ТРИАС | 2,4 | 420 | 11 | 22,0-29,0 | 02М | ТРИАС | 5,78 |
| Гаситель вибрации ГВ-5535-02М-ТРИАС | 2,4 | 420 | 11 | 29,0-38,0 | 02М | ТРИАС | 5,68 |
| Гаситель вибрации ГВ-5543-02М-ТРИАС | 2,4 | 430 | 13 | 15,0-22,0 | 02М | ТРИАС | 5,38 |
| Гаситель вибрации ГВ-5544-02М-ТРИАС | 2,4 | 420 | 13 | 22,0-29,0 | 02М | ТРИАС | 5,92 |
| Гаситель вибрации ГВ-5545-02М-ТРИАС | 2,4 | 420 | 13 | 29,0-38,0 | 02М | ТРИАС | 5,90 |
| Гаситель вибрации ГВ-5633-02М-ТРИАС | 2,4 | 480 | 11 | 15,0-22,0 | 02М | ТРИАС | 5,49 |
| Гаситель вибрации ГВ-5634-02М-ТРИАС | 2,4 | 470 | 11 | 22,0-29,0 | 02М | ТРИАС | 5,58 |
| Гаситель вибрации ГВ-5635-02М-ТРИАС | 2,4 | 470 | 11 | 29,0-38,0 | 02М | ТРИАС | 5,80 |
| Гаситель вибрации ГВ-5643-02М-ТРИАС | 2,4 | 480 | 13 | 15,0-22,0 | 02М | ТРИАС | 5,64 |
| Гаситель вибрации ГВ-5644-02М-ТРИАС | 2,4 | 470 | 13 | 22,0-29,0 | 02М | ТРИАС | 5,98 |
| Гаситель вибрации ГВ-5645-02М-ТРИАС | 2,4 | 470 | 13 | 29,0-38,0 | 02М | ТРИАС | 5,98 |
| Гаситель вибрации ГВ-5733-02М-ТРИАС | 2,4 | 530 | 11 | 15,0-22,0 | 02М | ТРИАС | 5,49 |
| Гаситель вибрации ГВ-5734-02М-ТРИАС | 2,4 | 520 | 11 | 22,0-29,0 | 02М | ТРИАС | 5,10 |
| Гаситель вибрации ГВ-5735-02М-ТРИАС | 2,4 | 520 | 11 | 29,0-38,0 | 02М | ТРИАС | 5,95 |
| Гаситель вибрации ГВ-5743-02М-ТРИАС | 2,4 | 530 | 13 | 15,0-22,0 | 02М | ТРИАС | 5,70 |
| Гаситель вибрации ГВ-5744-02М-ТРИАС | 2,4 | 520 | 13 | 22,0-29,0 | 02М | ТРИАС | 5,87 |
| Гаситель вибрации ГВ-5745-02М-ТРИАС | 2,4 | 520 | 13 | 29,0-38,0 | 02М | ТРИАС | 6,09 |
| Гаситель вибрации ГВ-5843-02М-ТРИАС | 2,4 | 580 | 13 | 15,0-22,0 | 02М | ТРИАС | 5,75 |
| Гаситель вибрации ГВ-5844-02М-ТРИАС | 2,4 | 570 | 13 | 22,0-29,0 | 02М | ТРИАС | 6,20 |
| Гаситель вибрации ГВ-5845-02М-ТРИАС | 2,4 | 570 | 13 | 29,0-38,0 | 02М | ТРИАС | 6,13 |
| Гаситель вибрации ГВ-6543-02М-ТРИАС | 3,2 | 430 | 13 | 15,0-22,0 | 02М | ТРИАС | 7,11 |
| Гаситель вибрации ГВ-6544-02М-ТРИАС | 3,2 | 420 | 13 | 22,0-29,0 | 02М | ТРИАС | 7,50 |
| Гаситель вибрации ГВ-6545-02М-ТРИАС | 3,2 | 420 | 13 | 29,0-38,0 | 02М | ТРИАС | 7,21 |
| Гаситель вибрации ГВ-6643-02М-ТРИАС | 3,2 | 480 | 13 | 15,0-22,0 | 02М | ТРИАС | 7,21 |
| Гаситель вибрации ГВ-6644-02М-ТРИАС | 3,2 | 470 | 13 | 22,0-29,0 | 02М | ТРИАС | 7,55 |
| Гаситель вибрации ГВ-6645-02М-ТРИАС | 3,2 | 470 | 13 | 29,0-38,0 | 02М | ТРИАС | 7,33 |
| Гаситель вибрации ГВ-6743-02М-ТРИАС | 3,2 | 530 | 13 | 15,0-22,0 | 02М | ТРИАС | 7,29 |
| Гаситель вибрации ГВ-6744-02М-ТРИАС | 3,2 | 520 | 13 | 22,0-29,0 | 02М | ТРИАС | 7,60 |
| Гаситель вибрации ГВ-6745-02М-ТРИАС | 3,2 | 520 | 13 | 29,0-38,0 | 02М | ТРИАС | 7,64 |
| Гаситель вибрации ГВ-6844-02М-ТРИАС | 3,2 | 570 | 13 | 22,0-29,0 | 02М | ТРИАС | 7,64 |
| Гаситель вибрации ГВ-6845-02М-ТРИАС | 3,2 | 570 | 13 | 29,0-38,0 | 02М | ТРИАС | 7,68 |
| Гаситель вибрации ГВ-6944-02М-ТРИАС | 3,2 | 620 | 13 | 22,0-29,0 | 02М | ТРИАС | 7,70 |
| Гаситель вибрации ГВ-6945-02М-ТРИАС | 3,2 | 620 | 13 | 29,0-38,0 | 02М | ТРИАС | 7,70 |
