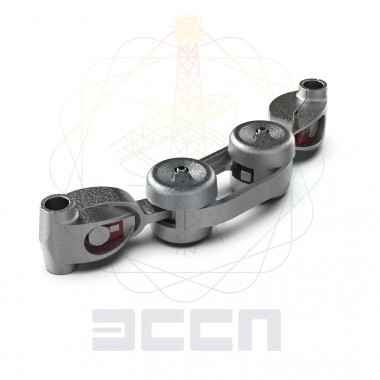

Внутрифазная дистанционная распорка-гаситель 2РД-400Д-31У

Внутрифазная дистанционная распорка-гаситель 2РД-400Д-31У предназначена для сохранения расстояния между двумя проводами расщепленной фазы с шагом расщепления фаз: 400, 500, 600 мм, (возможно изготовление с любым шагом расщепления), а также гашения субколебаний (колебаний проводов в подпролётах между распорками) и эоловой вибрации проводов.

Внутрифазные дистанционные распорки-гасители 2РД изготавливаются в климатическом исполнении УХЛ категории 1 по ГОСТ 15150.

Распорки-гасители 2РД используются для сохранения расстояния между двумя проводами расщепленной фазы с шагом расщепления фаз 400, 500, 600 мм, (возможно изготовление с любым шагом расщепления), а также гашения субколебаний (колебаний проводов в подпролётах между распорками) и эоловой вибрации проводов.

Распорки-гасители выпускаются для всех типов проводов, включая компактированные и высокотемпературные на весь диапазон размеров.

Маркировка:

2РД-Х1Х2-ХЗХ4-Х5

2 — количество проводов в расщепленной фазе: 2.

РД — распорка дистанционная;

Х1 — шаг расщепления (расстояние между проводами в фазе), мм;

Х2 — буква, обозначающая диапазон диаметров проводов, на которых распорка может применяться:

Для компактированных проводов AAAC-Z, АСВП, АСВТ, АСПк, АСк2у, АТ3П/С распорки подбираются с учетом диаметра проволок защитного протектора ПЗС, на который распорки будут монтироваться.

Х3 – номер модификации распорки:

• 1 – экспериментальная.

• 2 – опытно-промышленная.

• 3 – серийная.

Х4 - тип крепления распорки на проводах:

• 1 – обозначает зажим болтового типа.

Х5 – если присутствует, обозначает тип исполнения в зависимости от расчётного усилия сжатия при КЗ:

• У – усиленное исполнение.

• СУ – специальное усиленное исполнение.

• ПП – исполнение повышенной прочности.

Зажимы распорки-гасителя 2РД дополнительно снабжены запатентованной системой стопорения резьбовых соединений (патент № 2 682 433 от 14.05.2018 г.). Данная система включает в себя шайбу с отгибным элементом и замок-индикатор яркого цвета. Система стопорения полностью исключает самоотвинчивание резьбового соединения. По наличию замка-индикатора, без подъема на линию, при помощи бинокля или других оптических приборов можно оценить, застопорено или нет резьбовое соединение зажима распорки-гасителя.

Распорки-гасители 2РД успешно прошли аттестацию в ПАО «Россети» и получили заключение межведомственной комиссии ПАО «ФСК ЕЭС», которая приняла и рекомендовала продукцию АО «Электросетьстройпроект» к применению на электросетевых объектах ПАО «Россети» при новом строительстве, реконструкции, техперевооружении и ремонте действующих ВЛ и ВОЛС.

В состав распорок 2РД входят:

• Рама – 1 шт.

• Корпус луча – 2 шт.

• Демпферный узел – 2 шт.

• Система стопорения резьбовых соединений – 2 шт.

Срок эксплуатации распорок - не менее 50 лет.

Расчет схем расстановки распорок выполняется специалистами техподдержки АО «Электросетьстройпроект» индивидуально для каждой ВЛ. Разработанная методика расстановки распорок обеспечивает надежную защиту проводов расщепленной фазы от эоловой вибрации и субколебаний в течении всего расчетного срока службы.

Расчет схемы расстановки распорок-гасителей осуществляется бесплатно.

Контакты техподдержки АО «Электросетьстройпроект»

Тел.: +7 (495) 727 43 43, доб. 344

e-mail: ntc@essp.ru

Комплектность

• Распорка-гаситель в сборе – 1 шт.

• Замок-индикатор – 2 шт.

В состоянии поставки замок-индикатор (2 шт.) притянут к раме распорки пластиковым хомутом.

• Паспорт – 1 шт.

• Инструкция по монтажу – 1 шт.

Условия транспортирования и хранения

Условия хранения изделий должны соответствовать условиям группы 2 по ГОСТ 15150. Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.

Срок эксплуатации

Срок эксплуатации не менее 50 лет.

Гарантийные обязательства

Изготовитель гарантирует сохранение основных характеристик при соблюдении потребителем условий монтажа, эксплуатации, транспортирования и хранения, установленных техническими условиями в течение 60 мес.

Расчетные массы распорок 2РД
