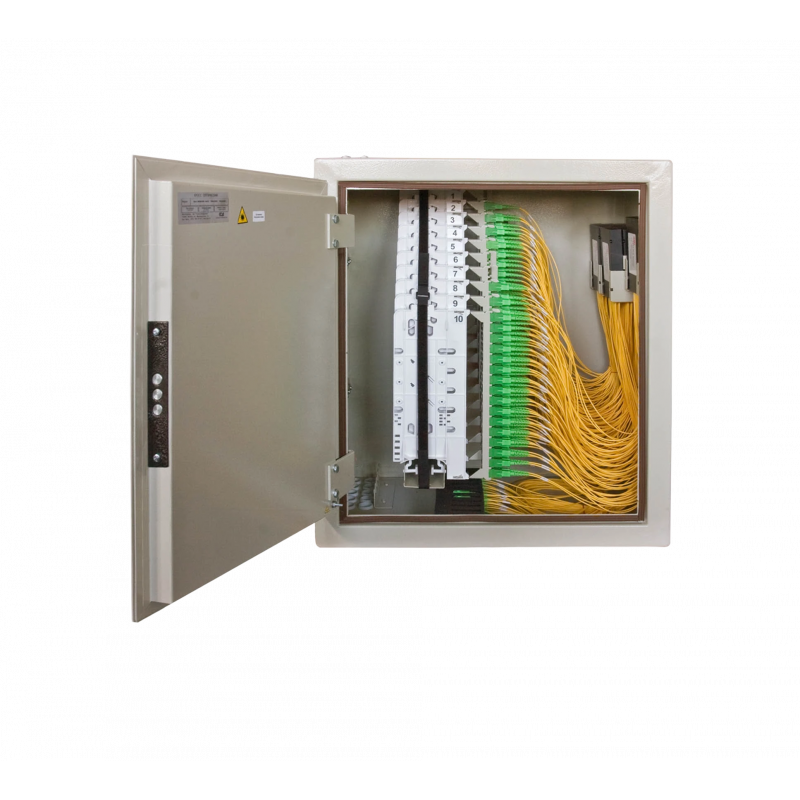

Оптический распределительный шкаф (ОРШ) серии ШКОН-КПВ предназначен для использования в многоквартирных жилых домах при строительстве городских сетей абонентского доступа по технологии FTTH (PON) - «волокно-в-квартиру». Антивандальное пылевлагозащищенное исполнение шкафа позволяет размещать его непосредственно в подъезде, в подвале, техническом этаже или на чердаке.
Конструктивной особенностью кросса является то, что монтаж и кросс-коммутация ОВ осуществляется в откидных кроссовых модулях, объединенных в кроссовый блок. Подобная компоновка кроссового поля является оригинальной разработкой ССД и получила название – система «книжка». Откидные кроссовые модули позволили значительно уменьшить габариты шкафа, особенно его глубину. При этом общее количество портов увеличилось.
Оптические кабели вводятся в шкаф через отверстия в верхней и нижней стенках.
В отверстиях устанавливаются пылезащитные заглушки.
В шкафу предусмотрены несколько монтажных зон. В зоне ввода оптические кабели разделываются и фиксируются. Далее волокна в транспортных трубках поступают в зону монтажа на соответствующий кроссовый модуль. Планарные оптические разветвители устанавливаются в специальные контейнеры на правой боковой стенке шкафа.
В закрытом положении кроссовые модули защелкиваются один за другой.
При обслуживании нужный кроссовый модуль фиксируется в горизонтальном положении. Система «книжка» позволяет извлекать модуль из блока и благодаря запасу волокон, находящихся в транспортной трубке, производить работы вне шкафа.
Основные характеристики
| Производитель | ССД |
| Тип товара | Домовой шкаф |
| Серия | ШКОН-КПВ |
| Кол-во портов, шт. | 320 |
| Тип портов | SC |
| Тип адаптеров и пигтейлов | SC/APC |
Прочие характеристики
| Кол-во линейных оптических портов | 32 SC/APC |
| Кол-во абонентских оптических портов | 192 SC/APC |
| Тип корпуса | Пылевлагозащищенный |
| Материал корпуса | Сталь (толщина 2 мм) |
| Тип замка | Сувальдный |
| Кол-во кроссовых блоков | 1 |
| Кол-во кроссовых модулей | 7 |
| Кол-во разветвителей 1х8/1х16/1х32 | 24/12/6 |
| Габариты корпуса разветвителей, мм | 100х80х10/ 120х80х18 |
| Макс. кол-во вводимых ОК | 20 |
| Макс. диаметр ОК, мм | 20 |
| Защищенность | IP54 |
Габаритные размеры:
| Длина, мм | 590 |
| Ширина, мм | 520 |
| Высота, мм | 302 |
| Масса, кг | 25 |
Комплектация
| Корпус с дверью и замком | 1 |
| Шина заземления | 1 |
| Кронштейн кроссового блока | 1 |
| Заглушки кабельных вводов | 20 |
| Комплект монтажный | 1 |
| Модуль К-32SC-32SC/APC-32SC/APC | 7 |
Логистические параметры
| Объём, м³ | 0,068675 |
| Вес, кг | 27 |
