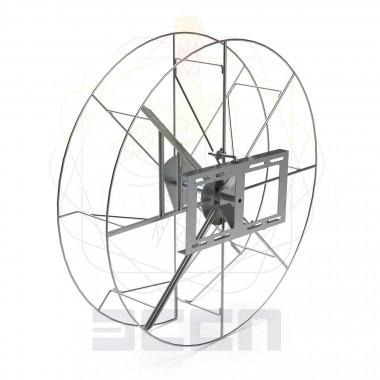

Барабан БШ-1-0 для цилиндрических муфт

Барабан шлеифовый БШ-1-0 предназначен для размещения на опорах ВЛ цилиндрических муфт с технологическим запасом оптического кабеля.

Барабаны БШ-1 изготавливаются в климатическом исполнении УХЛ категории 1 по ГОСТ 15150 и имеют антикоррозийное защитное покрытие.

Барабаны БШ-1 вмещают до четырёх шлейфов ОКСН или ОКГТ диаметром до 13 мм и общей длиной до 120 метров.

Габариты кронштейна барабана – 575 мм х 295 мм

Барабаны поставляются в различных вариантах исполнения, различающихся узлами крепления оптических муфт.

Маркировка

БШ-1-Б

• БШ — барабан шлейфовый;

• 1 - тип барабана в зависимости от конструкции кронштейна;

• Б - модификация барабана в зависимости от типа устанавливаемой муфты.

Устройство и принцип работы

В состав барабанов входят:

• Основание барабана – 1 шт.

• Кронштейн с осью для крепления к опоре и элементами крепления к нему основания – 1 шт.

• Кронштейн для крепления оптической муфты с элементами крепления к основанию – 1 шт.

Основание барабана представляет собой стальную пространственную конструкцию, сваренную из стержней круглого сечения с втулкой по оси вращения. Имеются узлы крепления для муфт.

Кронштейн барабана сварен из стальных уголков. В центре расположена ось под втулку основания, а уголки имеют отверстия для крепления основания барабана к кронштейну и для крепления кронштейна к опорам.

Барабаны крепятся к опорам ВЛ при помощи кронштейнов специальными крепёжными элементами.

Специальные крепёжные элементы для крепления к опорам в комплект барабана не входят и выбираются либо согласно проекту, либо используются универсальные узлы подвески:

• УПШ – 01 для бетонных опор типа СК (не менее 2 шт. на барабан);

• УПШ – 02 для бетонных опор типа СВ (не менее 2 шт. на барабан);

• УПШ – 03-1 и/или УПШ – 03-2 для металлических решетчатых опор всех типов (не менее 3 шт. на барабан).

Перед установкой барабана проверяется его комплектность и отсутствие повреждений.

На металлических опорах кронштейн барабана закрепляется не менее, чем в трёх местах.

На ось кронштейна устанавливается шайба из комплекта барабана.

Основание барабана с установленной муфтой поднимается на опору, устанавливается на ось кронштейна и фиксируется гайками из комплекта барабана.

При любых способах закрепления на любых типах опор кронштейн с установленным на нём барабаном не должны иметь перемещений и люфтов под штатной нагрузкой.

Монтаж соединительной муфты на основании барабана

1. Произвести закрепление шлейфов ОК во вводах муфты перед сваркой оптических волокон.

2. Закрепить ОК на основании муфты.

3. Сварку и монтаж оптических волокон произвести согласно инструкции по монтажу муфты.

4. Закрепить муфту на основании барабана, используя крепёжные элементы из комплекта барабана.

5. Произвести намотку двух витков кабеля на каркас барабана и предварительно закрепить витки кабеля.

6. Поднять основание барабана на опору и установить его на оси кронштейна.

7. Произвести намотку шлейфа на барабан, равномерно укладывая витки ОК на барабане, подтягивая их при укладке. При необходимости сильнее заневолить барабан гайками на оси.

8. После намотки шлейфа основание барабана закрепить на оси кронштейна предварительной затяжкой гаек. При этом муфта должна находиться в вертикальном положении выводами кабеля вниз с отклонениями от вертикали не более 15 градусов.

9. Несколько раз сильно покачать барабан вокруг оси кронштейна в разные стороны для того, чтобы крепежные элементы заняли своё окончательное положение.

10. Окончательно затянуть и законтрить гайки на крепежных элементах. Окончательно затянуть обе гайки крепления каркаса к кронштейну на оси барабана.

11. Проверить надёжность закрепления барабана. Барабан не должен иметь перемещений и люфтов во всех плоскостях.

12. Свободную часть шлейфа ОК закрепить на опоре согласно проекту, применяя струбцины.

Комплектность

• Барабан БШ-1 в сборе – 1 шт. (элементы крепления к опорам в комплект не входят).

• Паспорт изделия – 1 шт.

• Руководство по эксплуатации – 1 шт.

В зависимости от типа устанавливаемой муфты барабаны комплектуются:

• Для цилиндрических муфт – кронштейн с крепёжными элементами и стяжным хомутом;

• Для муфт EWMJ – кронштейн с крепёжными элементами;

• Для муфт МОПГ-М – двумя кронштейнами с крепёжными элементами;

• Для муфт МТОК-В2 (МТОК В3) – кронштейном с накладкой и крепёжными элементами;

• Для муфт МТОК-А1 – кронштейном с накладкой и крепёжными элементами.

Условия транспортирования и хранения

Изготовитель гарантирует сохранение основных характеристик при соблюдении потребителем условий транспортирования и хранения группы 3 по ГОСТ 15150. Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.

Срок эксплуатации

Срок эксплуатации 25 лет. Фактический срок эксплуатации не ограничивается указанным, а определяется техническим состоянием изделия.

Гарантийные обязательства

Гарантийный срок эксплуатации 36 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
