Характеристики | |
3D МОДЕЛЬ | Уточняйте у продавца |
АРТИКУЛ | Э00097181 |
ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, АО Электросетьстройпроект |

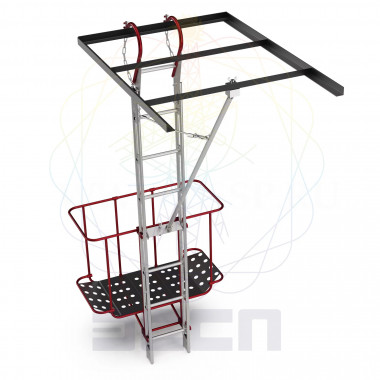

Лестница подвесная с навесной площадкой длиной 3,4 м предназначена для размещения на ней не более одного электромонтера с инструментом для проведения монтажных и ремонтных работ на поддерживающих зажимах, гирляндах изоляторов и проводах на промежуточных опорах ВЛ.
Подвесная лестница с навесной площадкой изготавливаются в климатическом исполнении УХЛ категории 1 по ГОСТ 15150.
Грузоподъемность, кг | Габаритные размеры площадки, мм | Габаритные размеры (длина) | Масса площадки, кг | Масса упора, кг |
---|---|---|---|---|
до 120 | 1054х626х940 | Lх330х300 | 19 | 4 |
Длина лестницы L, мм | Масса лестницы, кг | Общая масса, кг |
---|---|---|
2800 | 16 | 39,6 |
3400 | 19 | 42,6 |
4000 | 22 | 45,6 |
Лестницы выпускаются в трёх модификациях длиной 2,8м, 3,4м и 4м.
В состав подвесных лестниц с навесной площадкой входят: лестница, выполненная из алюминиевого сплава, снабженная захватом, состоящим из подвесных крюков с цепными стропами, выполненных из стали, упора, выполненного из алюминиевого сплава и навесной площадки.
Навесная площадка может легко переставляться с шагом 300мм в пределах длины подвесной лестницы на необходимый для работы уровень.
Упор удерживает лестницу с установленной на нее площадкой в вертикальном положении. Упор устанавливается на любую из ступенек лестницы. В верхней части упор имеет шарнир, что значительно упрощает монтаж лестницы на элементы решетчатых опор, расположенных под разными углами.
Лестницы могут подвешиваться при помощи захвата или при помощи цепного стропа.
Комплектность
Лестница подвесная - 1 шт.;
Навесная площадка - 1 шт.;
Упор - 1 шт.;
Строп ценой - 2 шт.;
Паспорт и руководство по эксплуатации - 1 шт.
Условия транспортирования и хранения
Срок хранения не более 3-х лет при соблюдении условий хранения группы 3 по ГОСТ 15150. По истечении указанного срока хранения без эксплуатации необходимо провести эксплуатационные испытания. Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.
Указания мер безопасности
Применение лестницы должно соответствовать требованиям технологии производства работ на ВЛ, «Правил техники безопасности при эксплуатации электроустановок», «Правил безопасности при работе с инструментом и приспособлениями».
Перед применением лестница должна быть осмотрена ответственным лицом на предмет выявления деформации узлов и деталей, нарушений в узлах крепления, трещин и глубокой коррозии в металле, других дефектов конструкции, снижающих безопасность работы на лестнице, а также лестница должна иметь на видном месте указание грузоподъемности и даты испытания.
Нагрузка на лестницу в рабочем положении не должна превышать её грузоподъёмности.
Зевы подвесных крюков при работе должны быть замкнуты.
Запрещается работа на лестнице без предохранительного пояса.
Подготовка лестницы к работе
Перед началом работы лестница (включая навесную площадку) должна подвергаться внешнему осмотру с целью проверки состояния её в целом и основных несущих элементов в отдельности.
Лестница с прикрепленной навесной площадкой поднимается на опору ВЛ к месту подвески, например, с помощью бесконечного каната.
Навесная площадка может легко переставляться в пределах длины подвесной лестницы на необходимый для работы уровень.
Установка лестницы производится в следующем порядке: крюки захвата накидываются на траверсу опоры или зацепляются за стропы цепные, после чего зевы крюков захвата перекрываются (замыкаются) цепочкой, упор крепится к траверсе опоры, затем, к ступени лестницы.
Допускается иной порядок монтажа лестницы на опоре ВЛ, соответствующий конкретным условиям и принятой технологии производства работ. Допускается работа с лестницы без монтажа упора, в случае выполнения раздела «Указания мер безопасности».
Срок эксплуатации
Срок эксплуатации лестницы – 3 года. Фактический срок эксплуатации не ограничивается указанным, а определяется техническим состоянием изделия.
Гарантийные обязательства
Гарантийный срок эксплуатации лестницы подвесной с навесной площадкой– 12 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
