| Характеристики | |
| 3D МОДЕЛЬ | Уточняйте у продавца |
| АРТИКУЛ | Э00108245 |
| ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, АО Электросетьстройпроект |
| НОВИНКА | Да |
| ПОД ЗАКАЗ | Да |

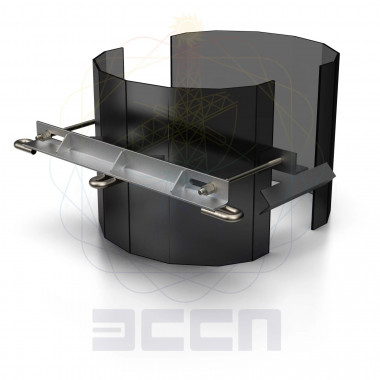

Узел крепления натяжной УКУ-СМо10-ПАУО предназначен для натяжного крепления самонесущего оптического кабеля связи на опорах серий СМо10ПАУО-1.
Узел фиксируется к внутренней стороне опоры при помощи фиксатора и соединяется шпильками, с последующей затяжкой гаек и их стопорением.
Узлы крепления натяжные УКУ-СМо10-ПАУО изготавливаются с защитным покрытием из цинка в климатическом исполнении УХЛ, категории 1 по ГОСТ 15150.
Максимальная рабочая горизонтальная нагрузка Р/Р1, кН | Габаритные размеры, мм | Диапазон размеров пообхвату опоры, мм | Диапазон размеров по длине шпилек, мм | Масса, кг |
|---|---|---|---|---|
16/8 | 690х384х66 | 350-470 | 160-215 | 7,0 |
При эксплуатации узла допускается нагружать узел симметричной нагрузкой Р (α=0 – 450) за боковые скобы, либо за центральную скобу с усилием Р1.
В состав узлов входят:
Траверса натяжная – 1 шт.
Упор – 1 шт.
Фиксатор – 1 шт.
Шпилька – 2 шт.
Гайка М12 – 10 шт.
Шайба – 5 шт.
Узлы используются для натяжного крепления самонесущего оптического кабеля связи на опорах серий СМо10ПАУО-1.
Узлы фиксируются к внутренней стороне опоры при помощи фиксатора и соединяются шпильками, с последующей затяжкой гаек и их стопорением.
Для северного исполнения применяется сталь с повышенной стойкостью к экстремальным отрицательным значениям температуры.
В этом случае к наименованию узлов добавляется символ «С»: УКУ-СМо10-ПАУО-С.
Комплектность
Узел УКУ-СМо10-ПАУО в сборе – 1 шт.
Паспорт изделия - 1 шт.
Условия транспортирования и хранения
Изготовитель гарантирует сохранение основных характеристик при соблюдении потребителем условий транспортирования и хранения группы 3 по ГОСТ 15150.
Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.
Срок эксплуатации
Срок эксплуатации 25 лет.
Фактический срок службы не ограничивается указанным, а определяется техническим состоянием изделия.
Гарантийные обязательства
Гарантийный срок 36 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
