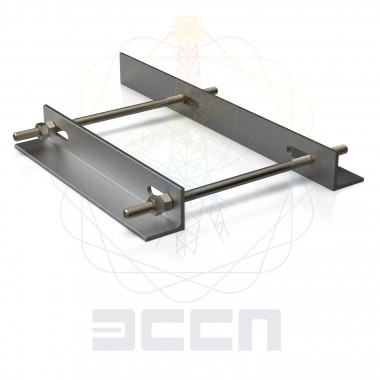

Узел крепления, поддерживающий УК-П-К-КГП предназначен для поддерживающего крепления оптического кабеля связи на промежуточных стойках типа СВ.
Узел фиксируется к опоре шпильками, с последующей затяжкой гаек и их стопорением. Применяется совместно с узлом крепления КГП-7-1 (в комплектацию не входит).
Узлы крепления поддерживающие УК-П-К-КГП изготавливаются с защитным покрытием из цинка в климатическом исполнении УХЛ, категории 1 по ГОСТ 15150.
Максимальная рабочая вертикальная нагрузка, кН | Габаритные размеры, мм | Межосевое расстояние между шпильками, мм | Диапазон размеров по длине шпилек, мм | Масса, кг |
|---|---|---|---|---|
2 | 485х320х50 | 225-261 | 150-255 | 3,7 |
В состав узлов входят:
Траверса поддерживающая – 1 шт.
Упор – 1 шт.
Шпилька – 2 шт.
Гайка М12 – 12 шт.
Узлы используются для крепления оптического кабеля связи на промежуточных стойках типа СВ.
Узлы фиксируются к опоре шпильками, с последующей затяжкой гаек и их стопорением.
Применяются совместно с узлом крепления КГП-7-1 (в комплектацию не входит).
Комплектность
Узел УК-П-К-КГП в сборе – 1 шт.
Паспорт изделия - 1 шт.
Условия транспортирования и хранения
Изготовитель гарантирует сохранение основных характеристик при соблюдении потребителем условий транспортирования и хранения группы 3 по ГОСТ 15150.
Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.
Срок эксплуатации
Срок эксплуатации узла 25 лет.
Фактический срок эксплуатации не ограничивается указанным, а определяется техническим состоянием изделия.
Гарантийные обязательства
Гарантийный срок 36 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
| 3D МОДЕЛЬ | Уточняйте у продавца |
| АРТИКУЛ | Э00108357 |
| ВЕС, КГ | 3.70 |
| ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, АО Электросетьстройпроект |
| ОБЪЕМ, М3 | 0.135 |
