| Характеристики | |
| 3D МОДЕЛЬ | Уточняйте у продавца |
| АРТИКУЛ | Э00108246 |
| ВЕС, КГ | 1,2 |
| ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, АО Электросетьстройпроект |
| НОВИНКА | Да |
| ПОД ЗАКАЗ | Да |

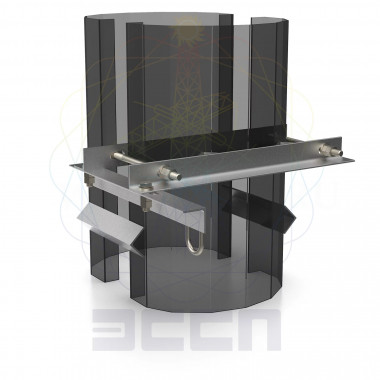

Узел крепления, поддерживающий УП-СМо10-ПП предназначен для поддерживающего крепления самонесущего оптического кабеля связи на опорах серии СМо10-ПП3.
Узел фиксируется на внутренней стороне опоры при помощи упора и соединяется шпильками, с последующей затяжкой гаек и их стопорением.
Узлы крепления поддерживающие УП-СМо10-ПП изготавливаются с защитным покрытием из цинка в климатическом исполнении УХЛ, категории 1 по ГОСТ 15150.
Максимальная рабочая вертикальная нагрузка, кН | Габаритные размеры, мм | Диапазон размеров по обхвату опоры, мм | Диапазон размеров по длине шпилек, мм | Расстояние от опоры до точки подвеса арматуры, мм | Масса, кг |
|---|---|---|---|---|---|
2 | 378x446x124 | 276-300 | 140-165 | 125 | 4,1 |
В состав узлов входят:
Траверса поддерживающая – 1 шт.
Балка – 1 шт.
Упор – 1 шт.
Шпилька – 2 шт.
Болт М12 – 2 шт.
Гайка М12 – 12 шт.
Шайба – 8 шт.
Узлы используются для поддерживающего крепления самонесущего оптического кабеля связи на опорах серии СМо10-ПП3.
Узлы фиксируются на внутренней стороне опоры при помощи упора и фиксируются шпильками, с последующей затяжкой гаек и их стопорением.
Для северного исполнения применяется сталь с повышенной стойкостью к экстремальным отрицательным значениям температуры.
В этом случае к наименованию узлов добавляется символ «С»: УП-СМо10-ПП-С.
Комплектность
Узел УП-СМо10-ПП в сборе – 1 шт.
Паспорт изделия - 1 шт.
Условия транспортирования и хранения
Изготовитель гарантирует сохранение основных характеристик при соблюдении потребителем условий транспортирования и хранения группы 3 по ГОСТ 15150.
Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.
Срок эксплуатации
Срок эксплуатации узла 25 лет.
Фактический срок эксплуатации не ограничивается указанным, а определяется техническим состоянием изделия.
Гарантийные обязательства
Гарантийный срок 36 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
