| Характеристики | |
| 3D МОДЕЛЬ | Уточняйте у продавца |
| АРТИКУЛ | Э00065816 |
| ВЕС, КГ | 11.6 |
| ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, АО Электросетьстройпроект |

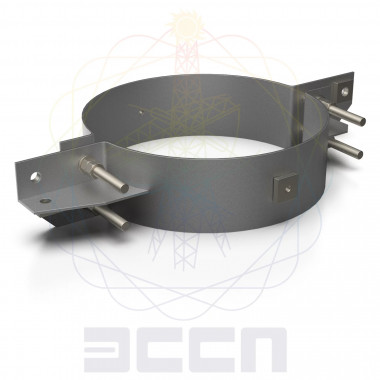

Узел натяжной УНБ-650 предназначен для натяжного крепления оптического кабеля на железобетонных и металлических опорах многогранного и круглого сечения диаметром 650 мм на ВЛ 35-220 кВ.
Узлы натяжные УНБ изготавливаются с защитным покрытием из цинка в климатическом исполнении УХЛ, категории 1 по ГОСТ 15150.
Наименование узла | УНБ-250 | УНБ-300 | УНБ-350 | УНБ-400 | УНБ-450 | УНБ-500 | УНБ-550 | УНБ-600 | УНБ-650 | УНБ-700 | УНБ-800 |
|---|---|---|---|---|---|---|---|---|---|---|---|
Максимальная рабочая нагрузка, кН | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
Диаметр отверстия для сцепной арматуры, мм | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 |
Масса, кг | 6,86 | 7,43 | 8,0 | 8,6 | 9,2 | 9,8 | 10,4 | 10,73 | 11,6 | 12,2 | 13,3 |
Диаметр опоры, мм | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
В состав узлов входят:
Полухомут – 2 шт.
Болт М16 – 4 шт.
Гайка М16 – 8 шт.
Шайба плоская – 8 шт.
Узлы используются для натяжного крепления оптического кабеля на железобетонных и металлических опорах многогранного и круглого сечения диаметром от 250 до 800 мм. Шаг 50мм (указывается при заказе).
Платик с нарезанной резьбой М10 применяется для установки ЗКШ1,предназначенного для обвода шлейфа вокруг тела опоры.
Комплектность
Узел УНБ в сборе – 1 шт.
Паспорт – 1 шт.
Условия транспортирования и хранения.
Изготовитель гарантирует сохранение основных характеристик при соблюдении потребителем условий транспортирования и хранения группы 3 по ГОСТ 15150.
Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.
Срок эксплуатации.
Срок эксплуатации 25 лет.
Фактический срок эксплуатации не ограничивается указанным, а определяется техническим состоянием изделия.
Гарантийные обязательства.
Гарантийный срок 36 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
