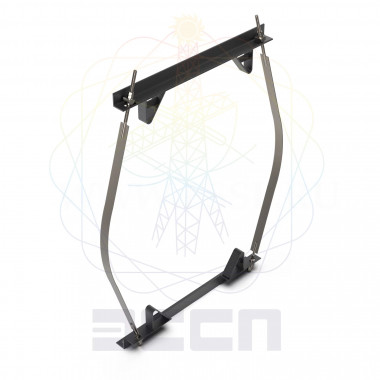

Узел подвески УПШ-01-4 предназначен для подвески шкафов ШРМ или барабанов БШ к опорам линий электропередач круглого и многогранного сечения диаметром от 1000 до 1100 мм.
Узлы подвески УПШ-01-2, 3, 4, 5, 6, 7 изготавливаются в климатическом исполнении УХЛ категории 1 ГОСТ 15150.
Марка узла | УПШ-01-2 | УПШ-01-3 | УПШ-01-4 | УПШ-01-5 | УПШ-01-6 | УПШ-01-7 |
|---|---|---|---|---|---|---|
Размер опор, мм | 800 - 900 | 900 - 1000 | 1000 – 1100 | 1100 – 1200 | 1200 – 1300 | 1300 - 1400 |
Масса, кг | 11,0 | 11,3 | 11,5 | 11,6 | 11,8 | 12,1 |
Устройство и принцип работы
В состав узлов подвески входят:
Балка несущая с упорами – 1 шт.
Балка задняя с упорами – 1 шт.
Хомут – 2 шт.
Болт М12 – 4 шт.
Гайка М12 – 4 шт.
Шайба Ø12 – 4 шт.
Узлы подвески используются для подвески шкафов ШРМ или барабанов БШ к опорам круглого и многогранного сечения.
В зависимости от диаметра опоры хомуты имеют разную длину. Для надежной фиксации барабанов БШ или шкафов ШРМ в несущей балке предусмотрены отверстия с межосевыми расстояниями 220 мм и 720 мм, а также предустановлены элементы крепления.
Для подвески одного шкафа или одного барабана необходимо два узла УПШ-01.
Комплектность
Балка несущая – 1 шт.
Балка задняя – 1 шт.
Хомут – 2 шт.
Элементы крепления;
Паспорт изделия - 1 шт.
Условия транспортирования и хранения
Изготовитель гарантирует сохранение основных характеристик при соблюдении потребителем условий транспортирования и хранения группы 3 по ГОСТ 15150. Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.
Срок эксплуатации
Срок эксплуатации 25 лет. Фактический срок эксплуатации не ограничивается указанным, а определяется техническим состоянием изделия.
Гарантийные обязательства
Гарантийный срок эксплуатации 36 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
| 3D МОДЕЛЬ | Уточняйте у продавца |
| АРТИКУЛ | Э00066638 |
| ВЕС, КГ | 11.46 |
| ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, АО Электросетьстройпроект |
