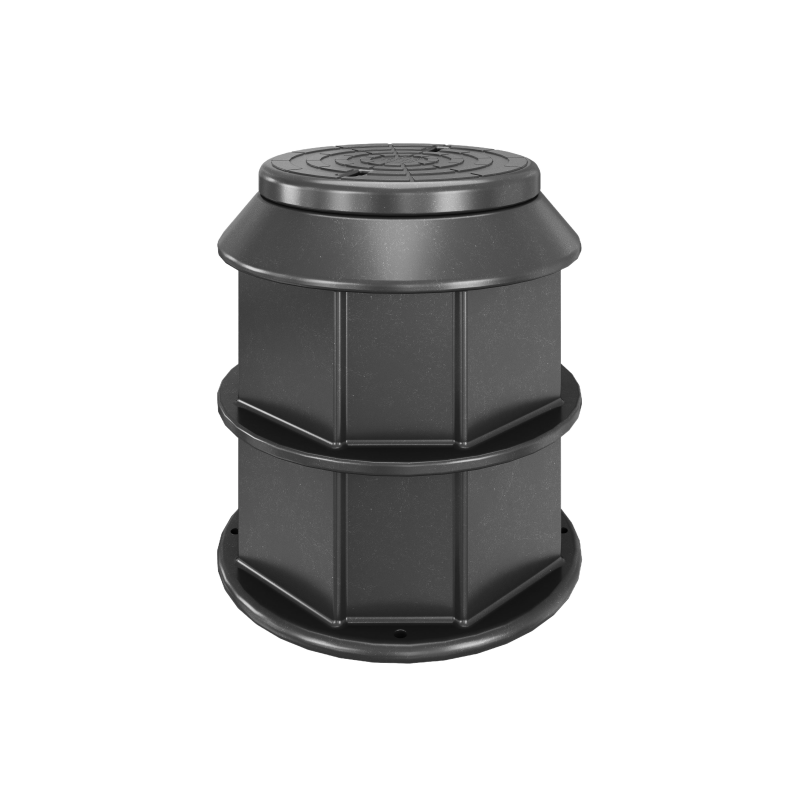

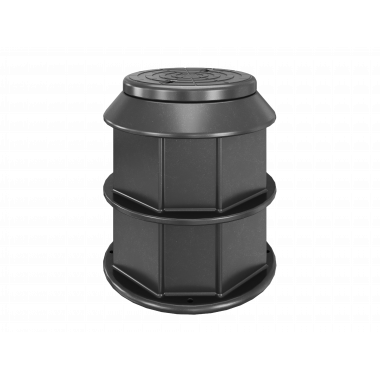

Колодец кабельный полимерный ККП-3-ССД

Предназначен для строительства электрических и телекоммуникационных кабельных сетей, в качестве смотрового устройства кабельной канализации с размещением технологического запаса кабеля и кабельных муфт, а также различного пассивного оборудования.

В данном исполнении колодец может устанавливаться только на газоне. При необходимости монтажа колодца на тротуаре или проезжей части улицы, с выводом горловины на поверхность и последующей установкой чугунного или полимерно-песчаного люка, для уменьшения диаметра горловины необходимо дополнительно установить переходную муфту и крышку колодца ККП-4, диаметр которой 580 мм (приобретаются дополнительно).

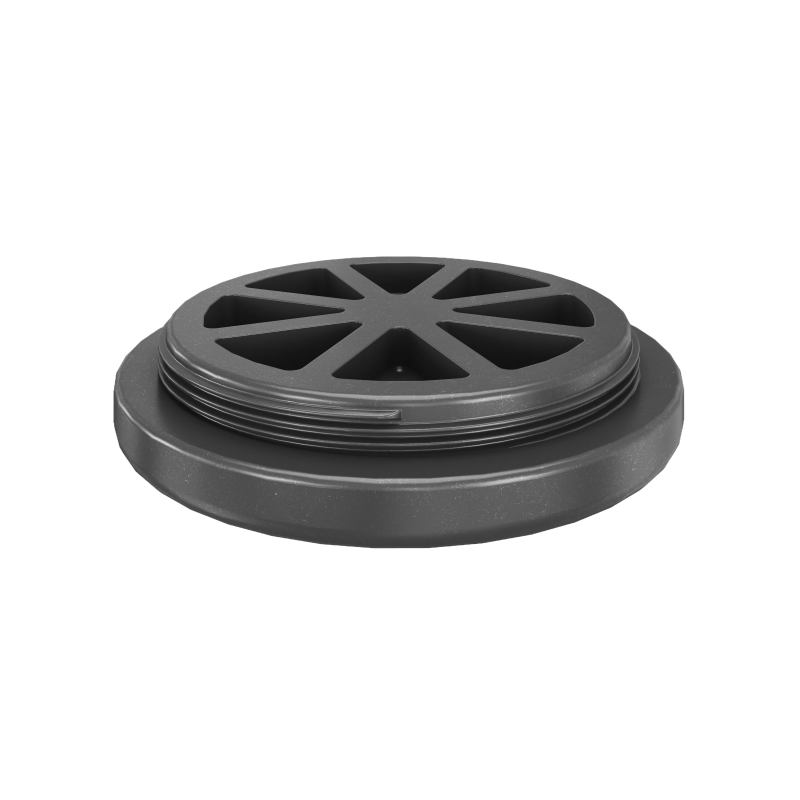

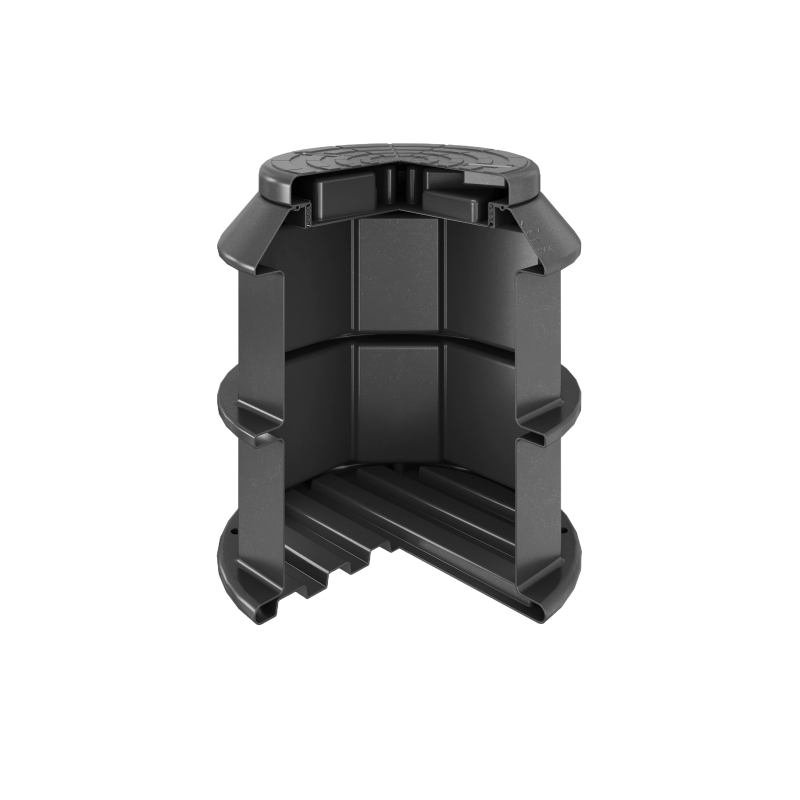

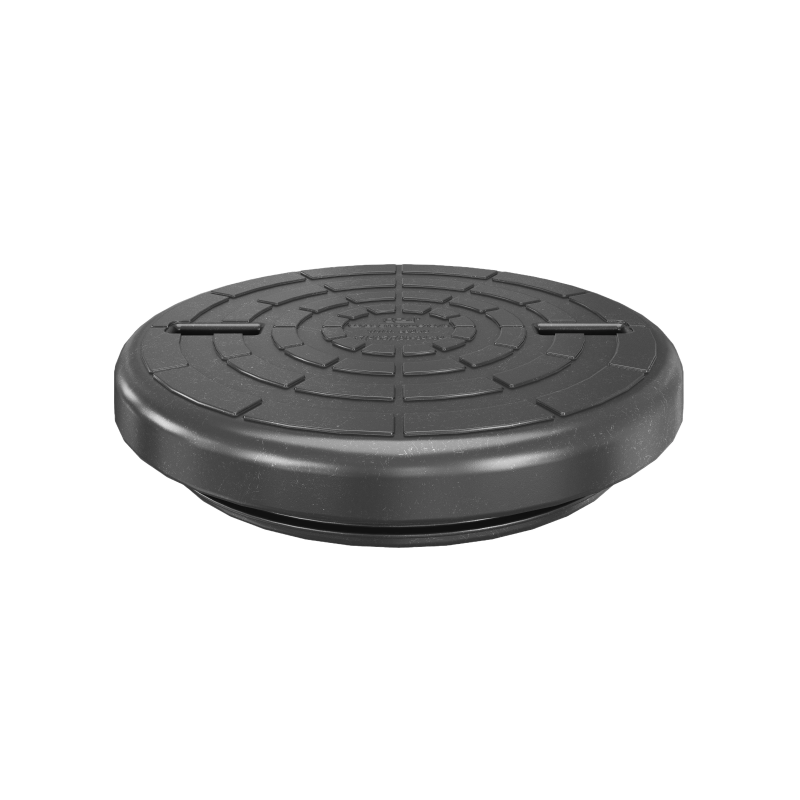

Состоит из крышки и цельнолитого корпуса. Корпус колодца имеет рёбра жесткости, которые дополнительно придают ему прочность. Фиксация крышки с корпусом происходит за счет резьбового соединения. За счет высококачественного исполнения резьбового соединения достигается высокая степень плотности прилегания крышки к корпусу колодца и легкость хода при закручивании. Герметичность соединяемых элементов обеспечивается силиконовым уплотнительным шнуром, расположенным в горловине корпуса. На верхней поверхности крышки имеются специальные отверстия, в которые вставляется ключ (приобретается дополнительно). Это позволяет зафиксировать крышку с дополнительным усилием. Последующее открытие крышки возможно только с применением ключа, предотвращая несанкционированное проникновение в камеру колодца.

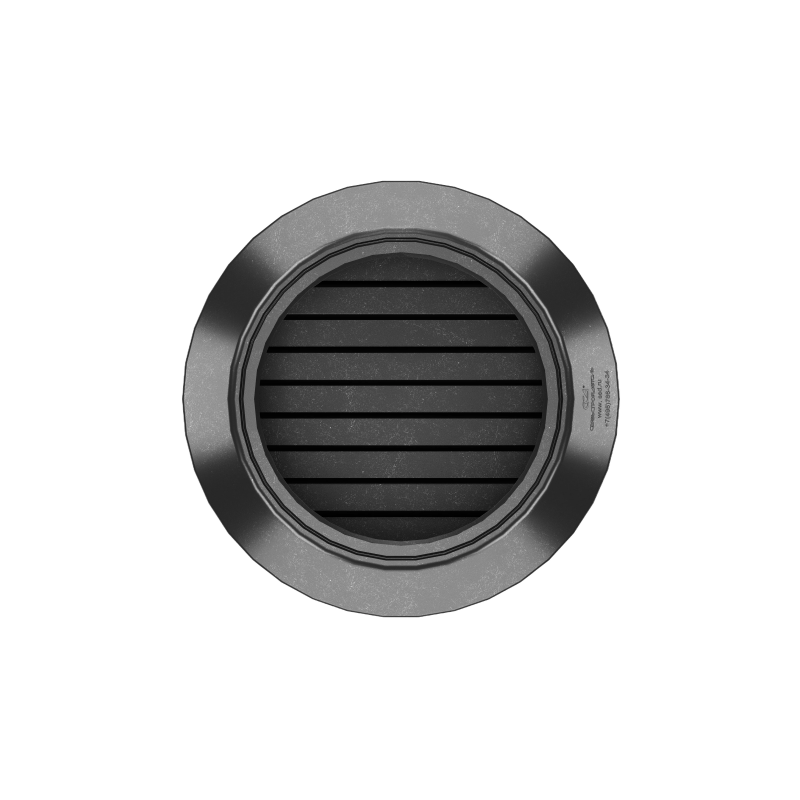

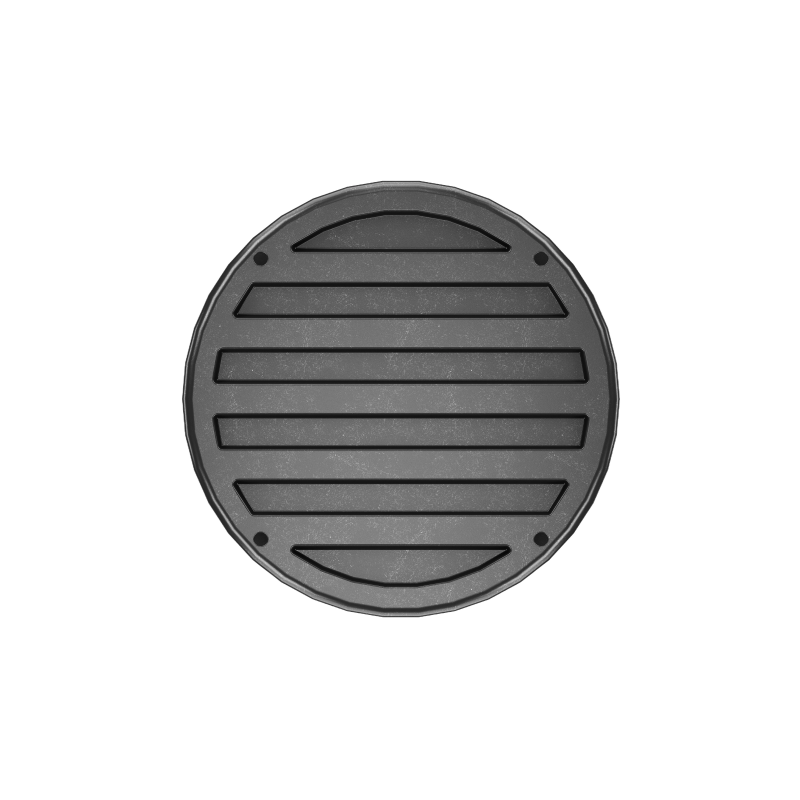

Корпус колодца имеет по 8 монтажных площадок в верхней и нижней частях корпуса для ввода полиэтиленовых труб, подходящих с разных сторон. Размер монтажных площадок 370х350 и 246х350мм.В каждую такую площадку можно ввести и вывести спиральные трубы диаметром до 160 мм включительно. Ввод труб осуществляется через отверстия, которые высверливаются с помощью кругового регулируемого сверла, электродрели или аккумуляторного шуруповерта того размера, который необходим для ввода соответствующего количества и диаметра труб. Присоединение трубы к стенке колодца осуществляется с помощью адаптера ввода соответствующего трубе диаметра. Для предотвращения выталкивания колодца, в результате выпучивания или подвижки грунта, на его основании расположены 4 отверстия диаметром 30 мм. Через эти отверстия с помощью анкеров фиксируют корпус колодца к якорной железобетонной плите.

В качестве вводимых в камеру каналов могут использоваться полиэтиленовые трубы – ССД-Пайп (ТПЖГС), спиральные, гладкие или гофрированные, а также труба ЗПТ ТС.

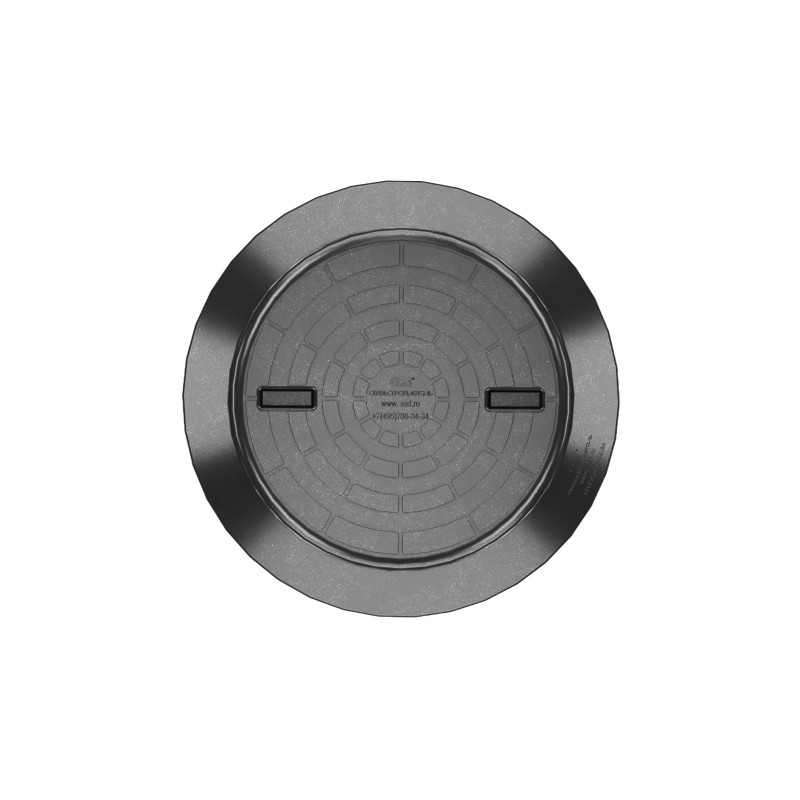

Для идентификации завода-производителя на одной из площадок корпуса, а также крышке колодца расположена контактная информация и логотип компании ССД.

Основные характеристики

Прочие характеристики

Комплектация

Логистические параметры
