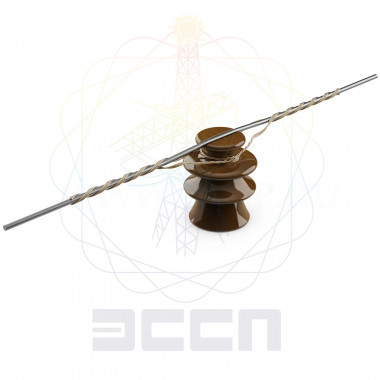

Вязка спиральная ВС-10,7/12,0-85-2

Вязка спиральная ВС-10,7/12,0-85-2 предназначен для промежуточного крепления на штыревых изоляторах опор ВЛ изолированных проводов СИП-3, SAX и неизолированных проводов марок А, АС, АЖ сечением до 150 мм2

Вязки натяжные обеспечивают двойное крепление на одном изоляторе за счет применения двух U-образных петель, средняя часть которых имеет свитый участок, предназначенный для крепления вязок к шейке изолятора.  На внутреннюю часть прядей нанесен абразив. Прочность заделки провода, закрепленного двумя натяжными вязками, составляет 4÷5 кН. Заданная прочность заделки обеспечивает сохранность промежуточных опор при обрыве провода и в других аварийных ситуациях. Вязки навиваются на шейку изолятора в противоположных направлениях.

Маркировка

ВС-Dmin/Dmax-d-2-ТРИАС

• ВС — вязка спиральная;

• Dmin/Dmax — минимальный и максимальный диаметры провода;

• d — диаметр шейки изолятора;

• 2 — модификация по типу крепления к изолятору: двумя натяжными вязками;

• ТРИАС — товарный знак.

На петлевой части любой вязки нанесена цветовая метка, означающая марку изолятора, на который монтируется изделие.

На одной из ветвей ближе к краю нанесены метки, означающие диапазон диаметров провода, на который монтируется вязка. Метки считываются в направлении от центра вязки к краю ветви.
