Характеристики | |
3D МОДЕЛЬ | Уточняйте у продавца |
АРТИКУЛ | Э00017593 |
ДИАМЕТР ПРОВОДА/ТРОСА, ММ | 18.5 |
ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, АО Электросетьстройпроект |
МАРКА ПРОВОДА/ТРОСА | Трос марки МЗ |
ПАТЕНТ НА ИЗОБРЕТЕНИЕ | Спиральной натяжной зажим патент № 2315408 |
ПОД ЗАКАЗ | Да |

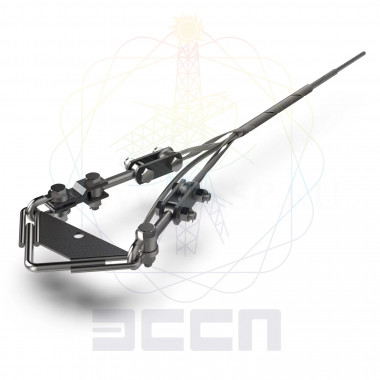

Зажим натяжной НС-18,5-51 (270)-ТРИАС с коушами РК 210 предназначен для обеспечения повышенной прочности заделки при анкерном креплении грозозащитных тросов, на опорах воздушных линий электропередачи. Одной из сфер применения указанной конструкции является анкерное крепление проводов на больших переходах, когда необходимая прочность заделки превышает 300 кН.
Основой конструкции натяжного подвеса является спиральный натяжной зажим НС, выполненный в виде двух силовых прядей с взаимно противоположным направлением навивки. Силовые пряди монтируются на предварительно смонтированный протектор или непосредственно на тросе одна на другую и посредством стандартной сцепной арматуры крепятся к универсальному коромыслу 2КУ
Одной из основных сфер применения указанной конструкции является анкерное крепление тросов на больших переходах, когда необходимая прочность заделки превышает 300 кН.
Маркировка
НС-Dmin/Dmax(П)-51(Рз)-НП(Рз)-Х3-ТРИАС
НС — зажим натяжной спиральный;
Dmin/Dmax — нижняя и верхняя границы диапазона диаметра троса в мм. Если предусматривается монтаж на трос одного диаметра, указывается только этот диаметр без дробной черты;
П — если присутствует, обозначает наличие протектора;
5 — конструкция зажима: зажим с несколькими силовыми прядями и комплектом дополнительных установочных элементов;
1 — материал спиралей зажима: проволока из стали с защитным покрытием из цинка;
(Р3) - если присутствует, обозначает прочность заделки троса в зажиме в кН;
НП(Рз) – если присутствует, обозначает вариант комплектации зажима для конструкции 5-го типа, при этом, НП обозначает натяжной подвес, Рз – ряд разрушающих нагрузок установочных элементов по ГОСТ 11359-75;
Х3 - если присутствует, обозначает кодировку марки троса;
ТРИАС – товарный знак.
Прочность натяжного подвеса определяется в соответствии с требованиями ПУЭ-7 к арматуре натяжной гирлянды Рнп = Кн*Кр* Рmах; где коэффициент надежности по материалу Кн= 2,5; региональный коэффициент Кр =1,0 в климатическом исполнении УХЛ категории 1 и Кр =1,4 для районов Крайнего Севера; Рmах — максимальная нагрузка для троса (Рmах = 0,45 *Рр — разрывная прочность троса, Рр — разрывная прочность провода). Прочность арматуры в каждой цепи подвеса не должна быть менее 0,9 Кр* Рр.
