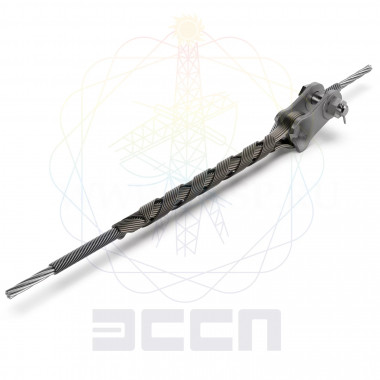

Зажим натяжной НС-15,2П-42-АСВП 1(2)-ТРИАС с протекторами и коушем К 120

Зажим натяжной НС-15,2П-42-АСВП 1(2)-ТРИАС с протекторами и коушем К 120 предназначен для использования на воздушных линиях электропередачи для крепления проводов к анкерным опорам как на обычных участках ВЛ, так и на больших переходах.

Зажимы содержат две силовые пряди проволочных спиралей с противоположным направлением навивки и протектор, в зависимости от конструкции зажима. Пряди вплетены одна в другую и согнуты в единую U-образную конструкцию, образующую в месте сгиба крепежную петлю, расположенную на одном коуше. Суммарное растягивающее усилие со стороны провода распределяется между двумя силовыми прядями. Возникающие при этом моменты кручения компенсируют друг друга. Область применения зажимов — большие тяжения 70–300 кН.

В качестве коуша, в зависимости от требуемой прочности заделки, применяются стандартные коуши К 70, К 120, К 160 или роликовые РК 210, РК 300, РК 450, РК 600, РК 750.

Маркировка

НС-Dmin/Dmax(П)-42(Рз)-Х3-ТРИАС

• НС — зажим натяжной спиральный;

• Dmin/Dmax — нижняя и верхняя границы диапазона диаметра провода в мм. Если предусматривается монтаж на провод одного диаметра, указывается только этот диаметр без дробной черты.

• П — если присутствует, обозначает наличие протектора;

• 4 — конструкция зажима: зажим с несколькими силовыми прядями;

• 2 — материал спиралей зажима: проволока из стали плакированной алюминием;

• (Р3) - если присутствует, обозначает прочность заделки провода в зажиме в кН;

• Х3 - если присутствует, обозначает кодировку марки провода;

• ТРИАС – товарный знак.

Натяжные зажимы со сдвоенной силовой прядью выпускаются:

• для всех известных типов проводов/тросов;

• для диапазонов диаметров 9–37,5 мм.
