| Характеристики | |
| 3D МОДЕЛЬ | Уточняйте у продавца |
| АРТИКУЛ | Э00107692 |
| ПАТЕНТ НА ИЗОБРЕТЕНИЕ | Поддерживающий зажим спирального типа с силовыми прядями ступенчатой конструкции и укороченным протектором. Патент № 2730249 |
| ПОД ЗАКАЗ | Да |

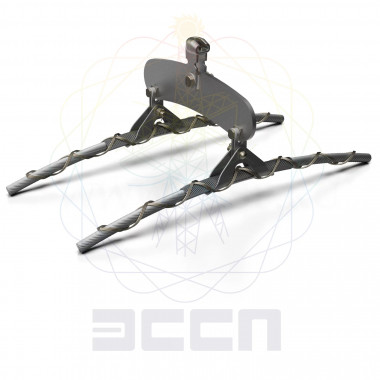

Зажим поддерживающий ПС-24,8/25,2П-94-2ЛН37-2ПП-400/7-ТРИАС предназначен для поддерживающего крепления двух проводов расщепленной фазы к изолирующим подвескам промежуточных и промежуточно-угловых опор воздушных линий электропередачи 110-220 кВ.
Зажимы поддерживающие спиральные ПС-Dmin/DmaxП-Х1Х2-Х3-ТРИАС изготавливаются из немагнитных материалов. Комплект дополнительных установочных элементов сопрягается с линейной арматурой 7 и 12 тонного ряда и изготавливается в климатическом исполнении УХЛ, категории 1 по ГОСТ 15150 из стали с защитным покрытием из цинка.
Наименование | Разрушающая нагрузка, кН | Шаг расщепления, мм | Количество проводов в фазе | Диапазон диаметров проводов, мм | Диапазон рабочих температур, °C |
|---|---|---|---|---|---|
ПС для 7 тонного ряда | не менее 70 | 400 | 2 | 19,0 – 31,0 | от -60 до +240 |
ПС для 12 тонного ряда | не менее 120 | 400 | 2 | 19,0 – 31,0 | от -60 до +240 |
Зажимы используются для крепления двух проводов расщепленной фазы к изолирующим подвескам промежуточных и промежуточно-угловых опор воздушных линий электропередачи. Применяются для крепления проводов по ГОСТ 839-2019, а также проводов нового поколения, в том числе высокотемпературных и проводов с композитным сердечником, выпускаемых по ТУ заводов-изготовителей.
Маркировка
ПС-Dmin/DmaxП-Х1Х2-Х3-Х4
ПС – зажим поддерживающий спиральный;
Dmin/Dmax – нижняя и верхняя границы диапазона диаметра провода;
П – наличие защитного протектора;
Х1 - конструкция зажима;
Х2 – материал силовых прядей зажима;
Х3 – обозначает кодировку марки провода и/или комплектацию зажима дополнительными установочными элементами;
Х4 – товарный знак ТРИАС.
В состав зажимов входят:
Для 12 тонного ряда
Зажим поддерживающий ПС-Dmin/DmaxП-Х1Х2-Х3-ТРИАС – 2 шт.
Подвес поддерживающий 2ПП-400/12 – 1 шт.
Ушко двухлапчатое У2-12-16 для 12 тонного ряда – 1 шт.
Скоба СКТ-12-1 для 12 тонного ряда – 2 шт.
Для 7 тонного ряда
Зажим поддерживающий ПС-Dmin/DmaxП-Х1Х2-Х3-ТРИАС – 2 шт.
Подвес поддерживающий 2ПП-400/7 – 1 шт.
Ушко двухлапчатое У2-12-16 для 7 тонного ряда – 1 шт.
Скоба СКТ-7-1 для 7 тонного ряда – 2 шт.
Основой конструкции зажимов являются два поддерживающих спиральных зажима ПС-Dmin/DmaxП-Х1Х2-Х3-ТРИАС, изготавливаемых из немагнитных материалов.
Комплектность
Зажим поддерживающий ПС-Dmin/DmaxП-Х1Х2-Х3-Х4 – 1 шт.
Упаковка – 1 шт.
Инструкция по монтажу – 1 шт.
Паспорт – 1 шт.
Условия транспортирования и хранения
Изготовитель гарантирует сохранение основных характеристик при соблюдении потребителем условий транспортирования и хранения группы 3 по ГОСТ 15150.
Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.
Срок эксплуатации
Срок эксплуатации – 25 лет.
Фактический срок эксплуатации не ограничивается указанным, а определяется техническим состоянием изделия.
Гарантийные обязательства
Гарантийный срок – 36 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
