Характеристики | |
3D МОДЕЛЬ | Уточняйте у продавца |
ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, ЮИК |
ПОД ЗАКАЗ | Да |

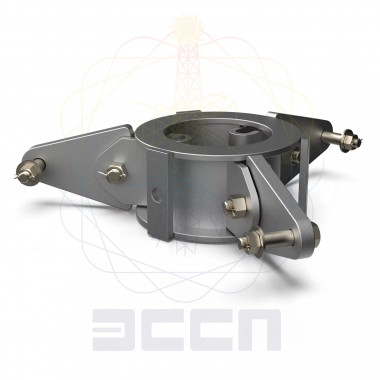

Коромысло лучевое 4КЛ-21-1 применяется для объединения нескольких цепей натяжной изолирующей подвески с помощью лучей коромысла. Обеспечивают работу линии при выходе из строя одной из цепи изоляторов, предотвращая провисания провода до земли.
Лучевые коромысла объединяют в общую группу три, четыре, пять, восемь цепей подвески благодаря лучам коромысла. Участвуют в плавном распределении нагрузки между цепями за счет вертлюг. При возникновении аварийной ситуации (повреждение одной из цепей) сохраняют провод в рабочем режиме, предотвращают падение провода на землю.
Изготовлены из высокопрочной стали, которая способна выдерживать большие механические перегрузки, обладает антикоррозийными свойствами.
Технические характеристики
Наименование | Разрушающая нагрузка не менее, кН (тс) | Габаритные размеры, мм | Применяется с арматурой | Масса, кг |
---|---|---|---|---|
3КЛ-21-3 | 90 (9) | 680х160 | ПРР-16-1, 2ПРР-16-2, ПРР-21-1, 2ПРР-21-2, ПРР-30-1, 2ПРР-30-2 | 48,3 |
4КЛ-21-1 | 60 (6) | 667х159 | ПРР-21-1, , 2ПРР-21-2 | 74,6 |
5КЛ-12/21-1 | 60 (6) | 761х150 | ПРР-12-1, 2ПРР-12-2, ПРР-16-1, 2ПРР-16-2, ПРР-21-1, 2ПРР-21-2 | 53,1 |
5КЛ-12/21-2 | 60 (6) | 1020х136 | ПРР-12-1, 2ПРР-12-2, ПРР-16-1, 2ПРР-16-2, ПРР-21-1, 2ПРР-21-2 | 74,3 |
5КЛ-40-1 | 190 (19) | 1010х167 | ПРР-45-1 | 149,0 |
8КЛ-16-2 | 75 (7,5) | 1380х167 | ПРР-16-1, 2ПРР-16-2 | 156,6 |
Комплектность
Пальцы с нарезным концом
Гайки
Шплинты
