Характеристики | |
3D МОДЕЛЬ | Уточняйте у продавца |
ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, ЮИК |
ПАТЕНТ НА ИЗОБРЕТЕНИЕ | Спиральный натяжной зажим. Патент № 2530753 |
ПОД ЗАКАЗ | Да |

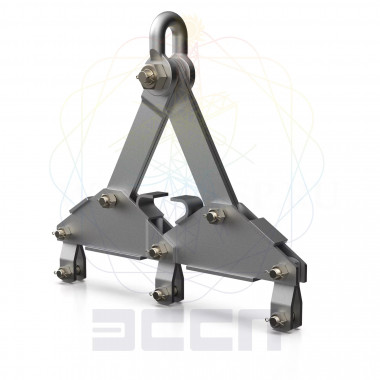

Коромысло трёхсцепное балансированное 3КБ-40-1 применяется в изолирующих трехцепных и многоцепных подвесах при перераспределении нагрузок в случае обрыва одной цепи.
Коромысла 3КБ– это промежуточные элементы, которые комплектуются вместе с изолирующими подвесками. Применяются для соединения трех проводов с гирляндой подвесных изоляторов. В случае возникновения аварийной ситуации (обрыв одной из цепей в трехцепных и многоцепных изолирующих подвесках) перераспределяют нагрузку.
Технические характеристики
Наименование | Разрушающая нагрузка не менее, кН | Рисунок | Размеры, мм | Масса, кг | ||||||||||
а | В | В1 | В2 | D | D1 | d | H | H1 | L | L1 | ||||
3КБ-21-1 | 210 (21) | 1 | - | 25,8 | 34 | 110 | 18 | 26 | - | 665 | 716 | 400 | 860 | 210 (21) |
3КБ-40-1 | 400 (40) | 1 | - | 61,2 | 42 | 142 | 22 | 34 | - | 750 | 814 | 450 | 960 | 400 (40) |
3КБ-45-1 | 450 (45) | 1 | - | 65,8 | 44 | 462 | 25 | 36 | - | 753 | 819 | 450 | 960 | 450 (45) |
3КБ-60-1 | 600 (60) | 1 | - | 90,8 | 48 | 182 | 28 | 40 | - | 780 | 850 | 450 | 970 | 600 (60) |
3КБ-90-1 | 900 (90) | 2 | 32 | 212,0 | 58 | 180 | - | 48 | 38 | 1225 | 1299 | 900 | 1900 | 900 (90) |
3КБ-90-2 | 900 (90) | 1 | - | 108,0 | 58 | 180 | 36 | 48 | - | 850 | 938 | 450 | 1000 | 900 (90) |
3КБ-120-1 | 1200 (120) | 2 | 40 | 278,0 | 72 | 225 | - | 60 | 42 | 1230 | 1333 | 900 | 1910 | 1200 (120) |
3КБ-120-3 | 1200 (120) | 1 | - | 188,0 | 72 | 210 | 36 | 60 | - | 940 | 1050 | 600 | 1300 | 1200 (120) |
3КБ-180-2 | 1800 (180) | 2 | 45 | 650,0 | 82 | 265 | - | 70 | 47 | 1830 | 1937 | 1350 | 2870 | 1800 (180) |
3КБ-180-4 | 1800 (180) | 2 | 45 | 429,0 | 82 | 265 | - | 70 | 47 | 1305 | 1428,5 | 900 | 1940 | 1800 (180) |
