Звено промежуточное двойное 2ПР-60-1 применяется для регулировки и увеличения гирлянд изолирующих подвесок, соединяя один элемент с другим.

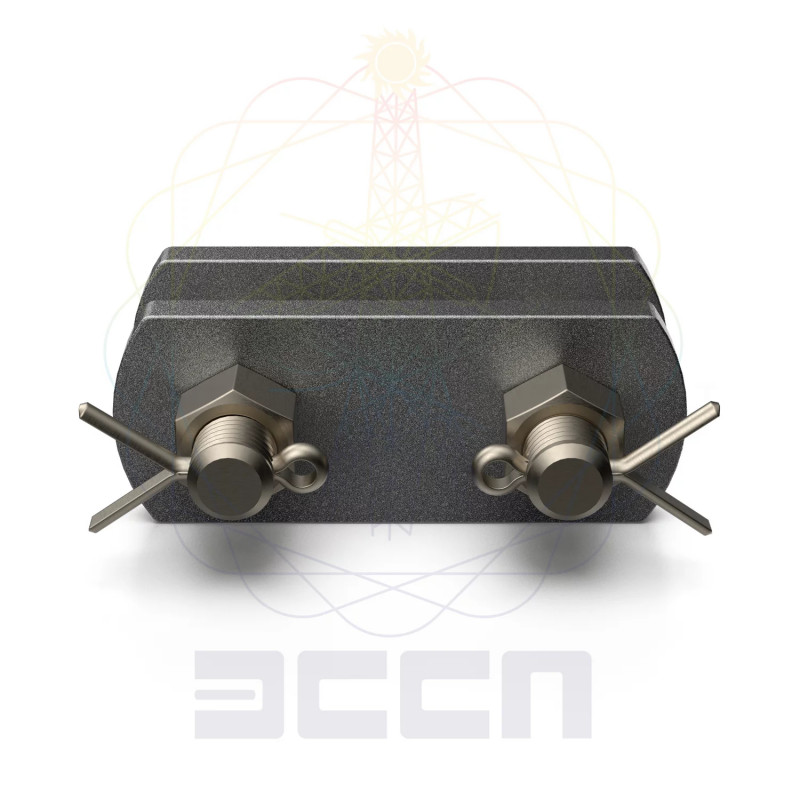

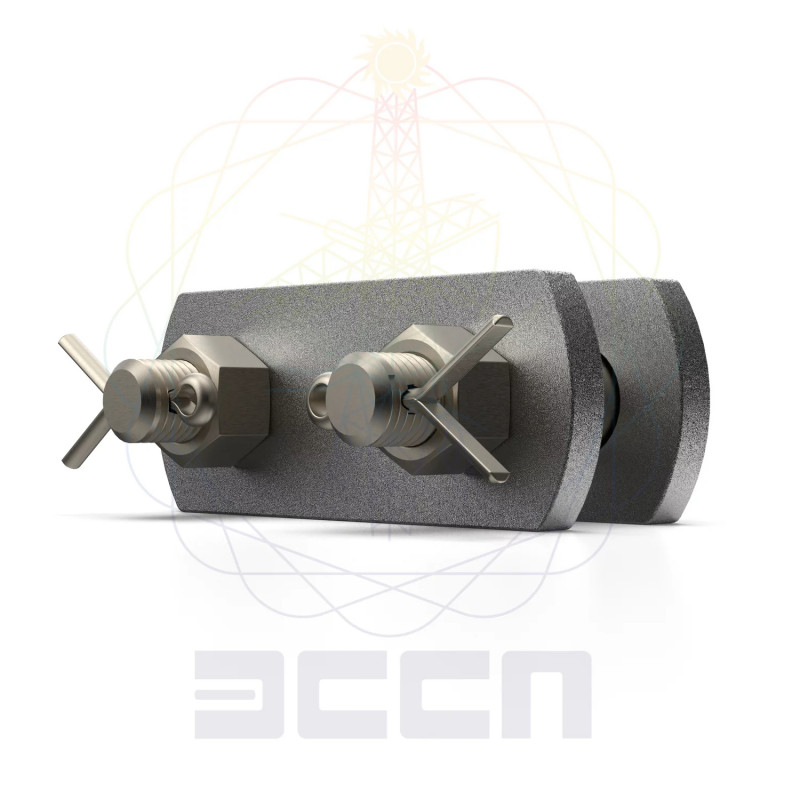

Представляют из себя две одинаковые пластины с двумя отверстиями на концах, комплектуются пальцами с резьбовыми концами, гайками и шплинтами.
Описание
Предназначены для увеличения длины подвески, перехода от одного вида соединения к другому, изменения расположения оси шарнирности соединения арматуры, рассчитанной на разные нагрузки.
Технические характеристики звеньев промежуточных двойных 2ПР
Покрыт путем термодифузного цинкования, поэтому покрытие мало подвержено отслаиванию или скалыванию при ударах, механических нагрузках и деформациях обработанных изделий, точное повторение профиля изделия, температура насыщения невелика. Это приводит к тому, что покрытие может быть нанесено на предварительно термообработанные детали. Универсально и удобно в использовании.
Обозначение | Размеры, мм | Масса, | Разрушающая | |||||
кг | нагрузка, | |||||||
A | B | B1 | d | L | H | кН (тс), | ||
не менее | ||||||||
2ПР-7-1 | 50 | 61 | 17 | 16 | 90 | 36 | 0,47 | 70 (7) |
2ПР-12-1 | 85 | 78 | 23 | 22 | 145 | 50 | 1,25 | 120 (12) |
2ПР-16-1 | 100 | 83 | 26 | 25 | 170 | 60 | 1,87 | 160 (16) |
2ПР-21-1 | 105 | 98 | 29 | 28 | 175 | 56 | 2,73 | 210 (21) |
2ПР-25-1 | 110 | 110 | 34 | 32 | 190 | 63 | 3,68 | 250 (25) |
2ПР-30-1 | 130 | 120 | 38 | 36 | 210 | 70 | 5,31 | 300 (30) |
2ПР-35-1 | 140 | 125 | 40 | 38 | 230 | 75 | 6,27 | 350 (35) |
2ПР-45-1 | 150 | 130 | 42 | 40 | 250 | 80 | 7,67 | 450 (45) |
2ПР-53-1 | 165 | 137 | 44 | 42 | 265 | 85 | 9,2 | 530 (53) |
2ПР-60-1 | 185 | 142 | 47 | 45 | 305 | 95 | 11,86 | 600 (60) |
2ПР-75-1 | 195 | 162 | 52 | 50 | 325 | 110 | 16,4 | 750 (75) |
2ПР-90-1 | 215 | 175 | 58 | 56 | 365 | 120 | 20,95 | 900 (90) |
2ПР-110-1 | 240 | 185 | 62 | 60 | 420 | 140 | 27,56 | 1100 (110) |
3D МОДЕЛЬ | Уточняйте у продавца |
ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, ЮИК |
ПОД ЗАКАЗ | Да |
