Характеристики | |
3D МОДЕЛЬ | Уточняйте у продавца |
ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, ЮИК |
ПОД ЗАКАЗ | Да |

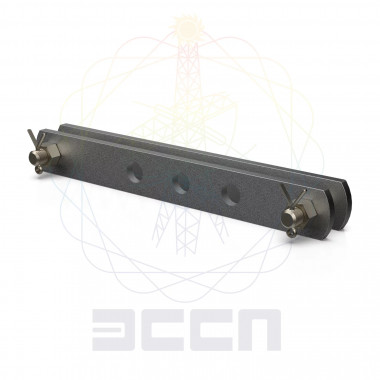

Звено промежуточное двойное 2ПРР-12-2 применяется в натяжных изолирующих подвесках с раздельным креплением изоляторов для установки на них лучевых коромысел 3КЛ, 5КЛ, 8КЛ.
Звенья промежуточные двойные типа 2ПРР применяются для установки коромысел типа КЛ в натяжных изолирующих подвесах с раздельным креплением изоляторов к опорам ВЛ.
Описание
Промежуточные звенья относят к сцепной арматуре. Они представляют собой одинарные или двойные удлиняющие элементы гирлянды, с помощью которых происходит удлинение гирлянд, а также переход от одного ряда сопряжения к другому, изменение плоскости шарнирности, регулировку длин гирлянд.
Назначение
Используются для ступенчатой регулировки длины изолирующей подвески и установки на них коромысел типа 3КЛ, 5КЛ, 8КЛ.
Технические характеристики двойных звеньев 2ПРР
Обозначение | Размеры, мм | Масса, | Разрушающая | |||||
A | B | B1 | d | L | H | |||
2ПРР-7-2 | 245 | 61 | 17 | 16 | 285 | 36 | 1,05 | 70 (7) |
2ПРР-12-2 | 275 | 78 | 23 | 22 | 335 | 45 | 2,03 | 120 (12) |
2ПРР-12-2А | 245 | 78 | 23 | 22 | 305 | 45 | 2,00 | 120 (12) |
2ПРР-16-2 | 275 | 83 | 26 | 25 | 345 | 60 | 2,94 | 160 (16) |
2ПРР-16-2А | 245 | 83 | 26 | 25 | 315 | 60 | 2,66 | 160 (16) |
2ПРР-21-2 | 375 | 98 | 29 | 28 | 445 | 56 | 4,92 | 210 (21) |
2ПРР-25-2 | 110 | 34 | 32 | 455 | 63 | 6,69 | 250 (25) | |
2ПРР-30-2 | 120 | 38 | 36 | 70 | 8,72 | 300 (30) |
