(опубликовано 02 апреля 2018 года)

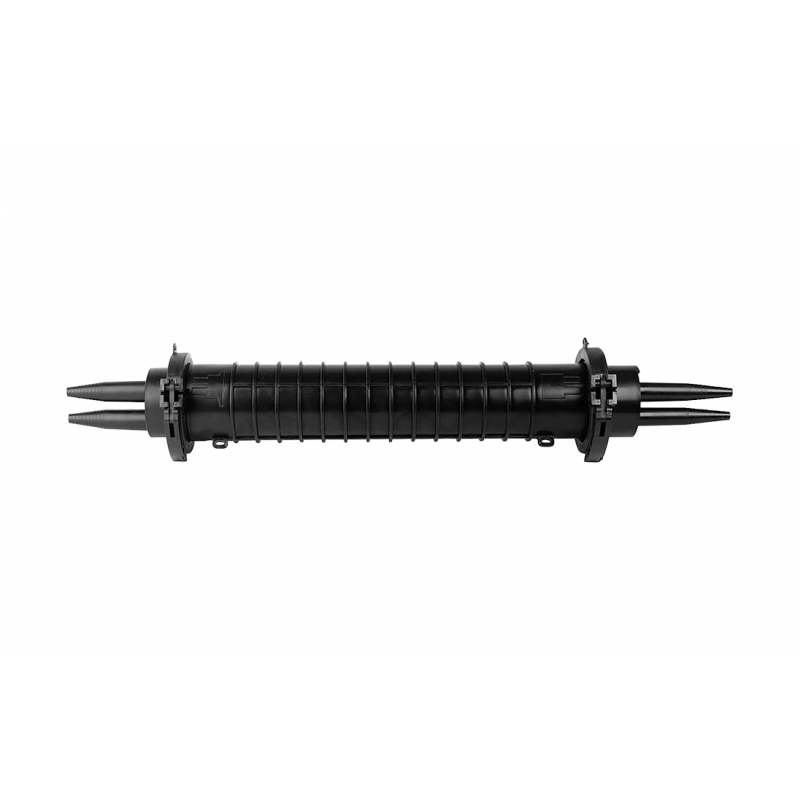

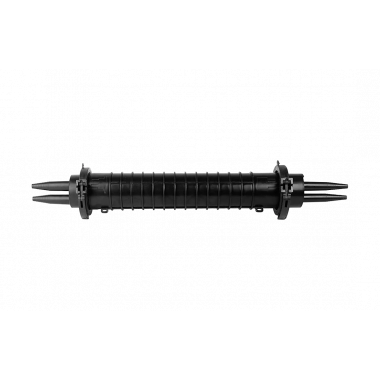

Предназначена для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты. Муфта является современным аналогом муфты МОГ-У и отличается от классической способом герметизации оголовников. Применяется для установки в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм.
Герметизация корпуса с оголовниками осуществляется при помощи эластичных кольцевых прокладок и армированных пластиковых хомутов с самозатягивающимся замком.

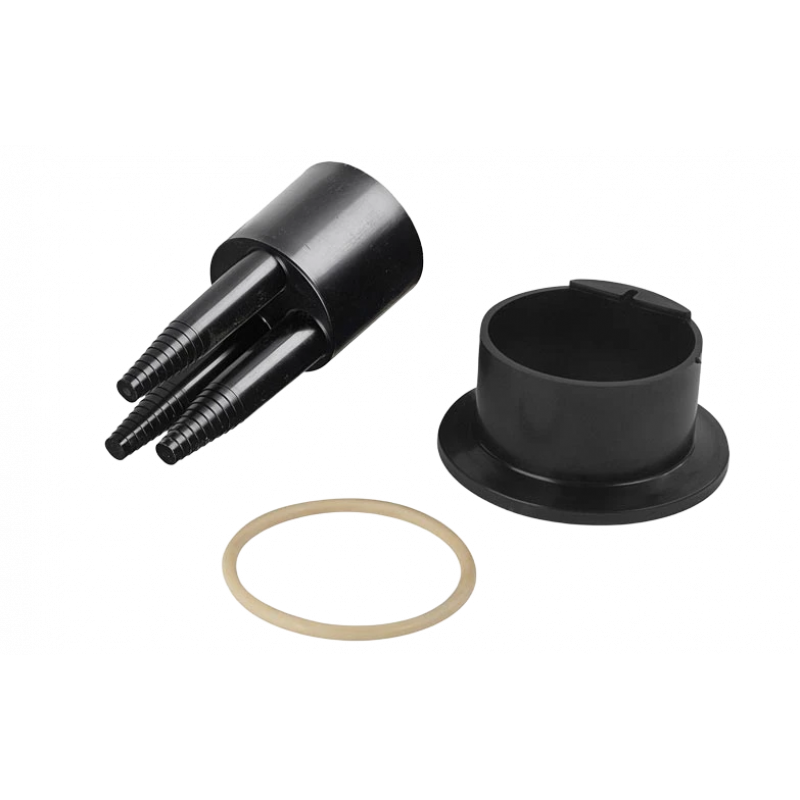

Важной особенностью муфты является использование оголовников разного типа: с одной стороны от МОГ под термоусадку типов 2, 3 и 4 и с другой стороны оголовника как у МОГ-Т-3 с 4 цилиндрическими патрубками. Установка кожуха относительно оголовников строго принципиальна, т.к. оголовники имеют разный диаметр. Для герметизации корпуса со стороны оголовника без ребра, дополнительно устанавливается фиксирующая пластиковая вставка.
Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. На лотке муфты установлены узлы для крепления ЦСЭ вводимых кабелей.
Базовой кассетой для муфты МОГ-У является популярная кассета К48-4525 на 48 ОВ, которая позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров.
Для установки муфты в заполненных колодцах дополнительно рекомендуется приобрести консоли КСО-2 или КСО-3. Их устанавливают на стенках колодцев выше уровня кронштейнов, чтобы муфта находилась в промежутке между верхушками кронштейнов и потолком колодца. Бухты запасов кабелей при этом размещают в углах колодцев.
Муфты поставляются в индивидуальном полиэтиленовом пакете и могут дополнительно упаковываться в коробку по 4 штуки.
Основные характеристики
| Производитель | ССД |
| Тип товара | Муфта оптическая |
| Тип муфты | Муфты канализационные |
| Серия | МОГ-У |
| Исполнение | Проходная |
| Место установки | В канализации |
| Макс. кол-во вводимых кабелей, шт | 7 |
| Макс. кол-во сварных соединений, шт | 144 |
| Степень пылевлагозащиты | IP68 |
| Кол-во выводимых абонентских дроп-кабелей, шт | Нет |
| Ввод для не разрезного модульного транзита | Нет |
| Макс. диаметр вводимого кабеля, мм | 20 |
| Сплиттерный модуль | Отсутствует |
| Разветвитель | Отсутствует |
Прочие характеристики
| Кол-во сварных соединений | 144 |
| Тип кассет | К48-4525 |
| Макс. кол-во кассет | 3 |
Кол-во вводов, сторона 1:
| - конус, до 21 мм | 1 |
| - конус, до 19 мм | 2 |
Кол-во вводов, сторона 2:
| Герметизация корпуса | Хомут |
| Герметизация вводов | ТУТ |
| Температура эксплуатации, ºС | от -60 до +70 |
Габаритные размеры:
| - длина, мм | 860 |
| - диаметр по хомуту, мм | 160 |
| Масса, кг | 1,9 |
Комплектация
| Корпус (кожух, оголовники с прокладками, хомуты) | 1 |
| Вставка герметизирующая | 1 |
| Кассета К48-4525 с крышкой | 1 |
| Гильзы КДЗС 4525 | 20 |
| Пинцет для укладки КДЗС | 1 |
| Трубка ТУТ 33/8 для круглых вводов ОК | 2 |
| Трубка ТУТ 19/6 для продольной герметизации ОК | 1 |
| Комплект маркеров и стяжек | 1 |
| Силикагель (пакет) | 1 |
Логистические параметры
| Объём, м³ | 0,028064 |
| Вес, кг | 1,96 |
