Трап ТРЛ 4,0

Трап монтажный лестничного типа ТРЛ 4,0 предназначен для выхода электромонтёра на длину трапа 4 м при монтаже и эксплуатационном обслуживании линейной арматуры на проводах, молниезащитных тросах и оптических кабелях ВЛ 35 - 220 кВ.

Трапы монтажные лестничного типа ТРЛ изготавливаются в климатическом исполнении УХЛ категории 1 по ГОСТ 15150.

Трапы изготавливаются в различных вариантах в зависимости от длины.

На трап устанавливается сменный крюк или кабельный захват имеющие две степени свободы, что обеспечивает их вращение относительно оси подвески и плоскости каркаса трапа.

Устройство и принцип работы

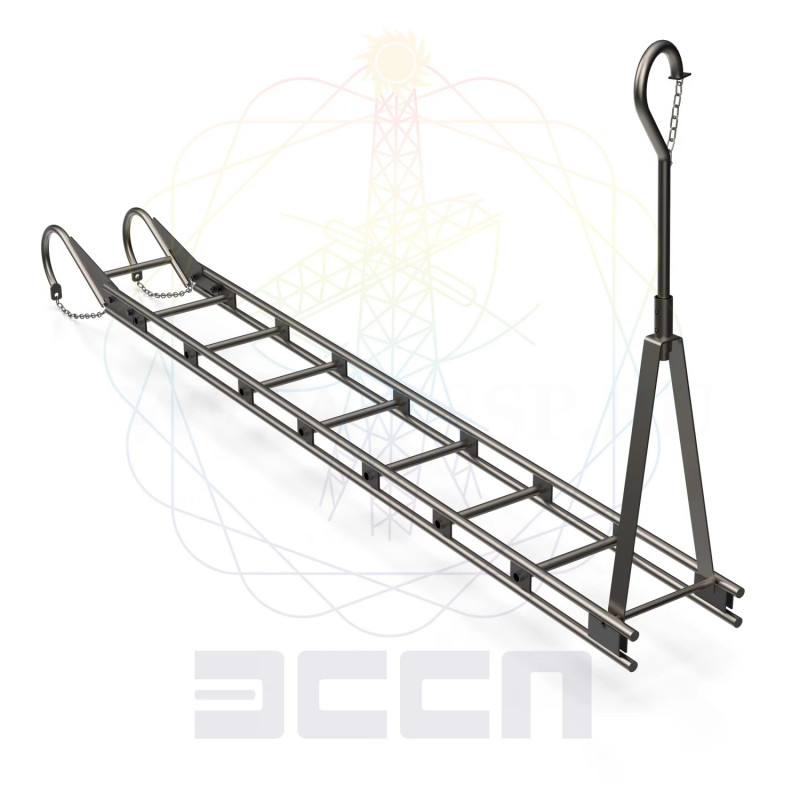

Трап состоит из каркаса лестничного типа выполненного из алюминиевого сплава, к трапу жестко закреплены стальные крюки для крепления к траверсе. Крюки снабжены цепными страхующими стропами. С противоположной стороны трапа устанавливается сменный крюк или кабельный захват.

Перед началом работы трап должен подвергаться внешнему осмотру с целью проверки состояния его в целом и основных несущих элементов в отдельности.

Трап поднимается на опору ВЛ к месту подвески, например, с помощью бесконечного каната.

Установка трапа производится в следующем порядке: подвесной крюк (кабельный захват) узла подвески трапа накидывается на провод, или молниезащитный трос, или оптический кабель. После чего зев крюка (кабельного захвата) замыкается цепочкой, трап передвигается по проводу, или молниезащитному тросу, или самонесущему кабелю с тем, чтобы он принял приблизительно горизонтальное положение. После чего цепным стропом охватывается один из силовых элементов конструкции опоры ВЛ, а кольца (оконцовки) стропа надеваются на крюки узла крепления трапа. При этом концы стропа должны быть примерно равны, обеспечивая горизонтальное положение трапа, зевы крюков замыкаются цепочкой.

Допускается иной порядок монтажа трапа на опоре ВЛ, соответствующий конкретным условиям и принятой технологии производства работ.

Трап может эксплуатироваться в полевых условиях в любое время года при следующих погодных условиях:

• Температура окружающего воздуха от – 60° до + 40°С;

• Относительная влажность воздуха – не более 90%;

• Отсутствие осадков в виде дождя и снега, тумана, инея, гололёда на опорах и проводах;

• Отсутствие признаков приближения грозы.

Комплектность

• Крюк-захват – 1 шт. (Замыкатель – 2 шт.; Строп цепной – 1 шт.)

• Ферма основная – 1 шт.

• Захват кабельный – 1 шт.

• Крюк подвесной – 1 шт.

• Паспорт и руководство по эксплуатации – 1 шт.

Меры безопасности

1. Применение трапа должно соответствовать требованиям технологии производства работ на ВЛ, «Правил техники безопасности при эксплуатации электроустановок», «Правил безопасности при работе с инструментом и приспособлениями».

2. Перед применением трап должен быть осмотрен ответственным лицом на предмет выявления деформации узлов и деталей, нарушений в узлах крепления, трещин и глубокой коррозии в металле, других дефектов конструкции, снижающих безопасность работы на трапе, а также, трап должен иметь на видном месте указание грузоподъемности и даты испытания.

3. Нагрузка на трап в рабочем положении не должна превышать её грузоподъемности.

4. Зевы подвесных крюков при работе должны быть замкнуты.

5. Запрещается работа на трапе без предохранительного пояса.

Условия транспортирования и хранения

Срок хранения не более 3-х лет при соблюдении условий хранения группы 3 по ГОСТ 15150. По истечении указанного срока хранения без эксплуатации необходимо провести эксплуатационные испытания. Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.

Срок эксплуатации

Срок эксплуатации 3 года. Фактический срок эксплуатации не ограничивается указанным, а определяется техническим состоянием изделия.

Гарантийные обязательства

Гарантийный срок 12 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
