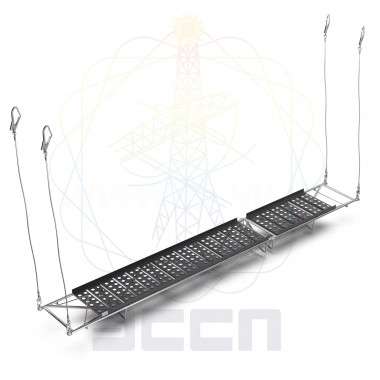

Трап ТРМ-0,6-(3+1,5)

Трап ТРМ-0,6-(3+1,5) предназначен для выхода не более двух электромонтеров на длину трапа 4,5 м при ремонте арматуры на проводах и молниезащитных тросах ВЛ 110 –750 кВ. Трап состоит из двух ферм длиной 3 м и 1,5 м, выполненных из алюминиевого сплава, и элементов крепления.

Трапы монтажные ТРМ-0,6-(3+1,5) изготавливаются в климатическом исполнении УХЛ категории 1 по ГОСТ 15150.

Грузоподъёмность трапа до 250 кг.

 Маркировка

ТРМ-B-(L1+L2)

• ТРМ – трап монтажный;

• B – ширина трапа;

• (L1+L2) – длины ферм полутрапов.

Устройство и принцип работы

Трап состоит из двух ферм длиной 3 м и 1,5 м, сваренных из алюминиевых труб, покрытых рабочим настилом. В рабочем положении трапа фермы соединяются фиксаторами (фиксирующими пальцами).

Трап с каждой стороны снабжен стропами для крепления на опоре, или на траверсе опоры, или на элементах натяжной арматуры гирлянды. Каждый строп регулируется по длине с помощью перепускной пряжки.

Перед началом работы трап должен подвергаться внешнему осмотру с целью проверки состояния его в целом и основных несущих элементов в отдельности.

Перед подъёмом фермы (полутрапы) соединяются между собой с помощью фиксаторов.

Трап поднимается на опору ВЛ к месту подвески, например, с помощью бесконечного каната.

Монтаж трапов на линии может осуществляться различными способами в зависимости от расположения гирлянды изоляторов относительно опоры, длины гирлянды и конструкции опоры:

«а»- оба конца трапа закрепляются на гирлянде;

«б»- один конец трапа закрепляется на опоре или на траверсе опоры, а другой - на гирлянде;

«в»- один конец трапа закрепляется на опоре или на траверсе опоры, а другой - на элементах натяжной арматуры гирлянды.

В случае «а» с каждой стороны (конца) трапа оба стропа перекидываются через гирлянду навстречу друг другу и закрепляются карабинами на скобе СК-7. С помощью перепускных пряжек поочерёдно регулируется длина стропов так, чтобы трап принял горизонтальное положение.

В случае «б» при закреплении одного конца трапа на опоре оба стропа перекидываются через элементы опоры или траверсы и закрепляются карабинами на той же скобе СК-7 с той же стороны. Второй конец трапа закрепляется на гирлянде.

В случае «в» при закреплении одного конца трапа на опоре оба стропа перекидываются через элементы опоры или траверсы и закрепляются карабинами на той же скобе СК-7 с той же стороны. На элементах натяжной арматуры крепления гирлянды стропы закрепляются карабинами. При этом их длина регулируется таким образом, чтобы трап принял горизонтальное положение.

Трап может эксплуатироваться в полевых условиях в любое время года при следующих погодных условиях:

• Температура окружающего воздуха от – 60° до + 40°С;

• Относительная влажность воздуха – не более 90%;

• Отсутствие осадков в виде дождя и снега, тумана, инея, гололёда на опорах и проводах;

• Отсутствие признаков приближения грозы.

Комплектность

• Ферма –2 шт. + фиксаторы.

• Строп с карабинами С-ЛПК – 4 шт.

• Скоба СК-7-1А - 4 шт.

• Паспорт – 1 шт.

• Руководство по эксплуатации – 1 шт.

Меры безопасности

1. Применение трапа должно соответствовать требованиям «Межотраслевых правил по охране труда (Правил безопасности) при эксплуатации электроустановок ПОТ РМ-016-2001», «Межотраслевым правилам по охране труда при работе на высоте «ПОТ Р М-012-2000».

2. Перед применением трап должен быть осмотрен ответственным лицом на предмет выявления деформаций узлов и деталей, нарушений в узлах крепления, трещин и глубокой коррозии в металле, других дефектов конструкции, снижающих безопасность работы на трапе.

3. Нагрузка на трап в рабочем положении не должна превышать его грузоподъёмности.

4. Карабины стропов должны быть замкнуты.

5. Запрещается работа на трапе без предохранительного пояса. Предохранительный пояс должен быть закреплен за опору или за провод согласно «ПОТ Р М-012-2000».

6. Запрещается эксплуатация трапа с не устранёнными дефектами.

Условия транспортирования и хранения

Срок хранения не более 3-х лет, при соблюдении условий хранения группы 3 по ГОСТ 15150. По истечении указанного срока хранения без эксплуатации необходимо провести эксплуатационные испытания. Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.

Срок эксплуатации

Срок эксплуатации 3 года. Фактический срок эксплуатации не ограничивается указанным, а определяется техническим состоянием изделия.

Гарантийные обязательства

Гарантийный срок эксплуатации 12 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
