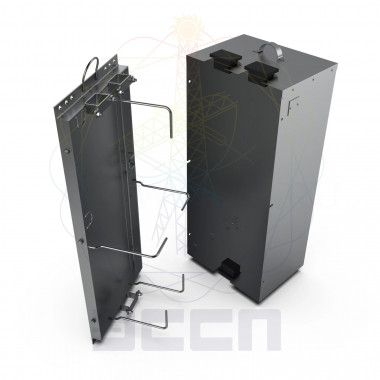

Шкаф ШРМ 2.4

Шкаф ШРМ 2.4 с четырьмя вводами для ОК предназначен для размещения оптической кабельной муфты диаметром не более 300 мм; длиной не более 500 мм с технологическим запасом оптического кабеля, диаметром до 20 мм, общей массой до 60 кг на опорах ВЛ, связи, контактной сети железных дорог, опорах городского освещения.

Шкафы ШРМ изготавливаются с защитным покрытием из цинка в климатическом исполнении УХЛ категории 1 ГОСТ 15150.

Шкафы поставляются в различных вариантах исполнения и различаются типоразмерами и количеством гермовводов.

Один гермоввод имеет два ввода для кабеля. В шкафах ШРМ предусмотрена установка от одного до трех вводных гермовводов.

ШРМ Т.НУ

• ШРМ – шкаф для размещения муфты.

• Т – исполнение по типоразмеру.

• Н – количество гермовводов.

• У – усиленное исполнение.

Устройство и принцип работы

В состав шкафов входят:

• Рама – 1 шт.

• Кожух – 1 шт.

• Вводные гермовводы – 1÷3 шт.

Шкафы ШРМ используются для размещения оптической кабельной муфты диаметром не более 300 мм и длиной не более 500 мм с технологическим запасом оптического кабеля, диаметром до 20 мм, общей массой до 60 кг для обычного исполнения шкафа и до 100 кг для усиленного исполнения шкафа на опорах ВЛ, связи, контактной сети железных дорог, опорах городского освещения.

При выборе шкафа ШРМ на стадии рабочего проекта, а также при укладке оптического кабеля в бухту, необходимо учитывать минимальный возможный радиус изгиба кабеля по ТУ завода-изготовителя.

Рама и кожух шкафов оборудованы монтажными петлями для подъема шкафа ШРМ на необходимую высоту. Внутри рамы смонтированы ограничители и монтажные скобы для размещения оптической муфты и технологического запаса кабеля.

Для крепления шкафов к опорам используются универсальные узлы крепления:

• УПШ-01 для бетонных опор типа СК, а также металлических многогранных опор сечением близким к окружности (2 шт. на шкаф);

• УПШ-02 для бетонных опор типа СВ, а также к металлическим многогранным опорам сечением отличным от окружности (2 шт. на шкаф);

• УПШ-03 для металлических решетчатых опор всех типов (не менее 3 шт. на шкаф).

• УКП-V-ШPM для V-образных опор из гнутого профиля (не менее 2 шт. на шкаф).

Узлы крепления в серийный комплект шкафов ШРМ не входят.

Перед использованием путем визуального осмотра шкафа производится проверка на наличие повреждений шкафа и монтажных петель.

Рама шкафа ШРМ с помощью монтажной петли поднимается к месту установки и крепится на опоре согласно рабочему проекту.

Технологический запас оптического кабеля (5-30 метров от анкерного крепления от каждой строительной длины оптического кабеля) опускают на землю для монтажа оптической муфты в специально оборудованной для этого лаборатории.

После монтажа муфты оптический кабель укладывают в бухту диаметром меньшим ширины шкафа с муфтой в середине бухты. Бухта кабеля размещается на раме в ограничителях.

Бухта оптического кабеля фиксируются на раме специальным скобам при помощи крепежных ремешков (мягкой изолированной проволоки или других средств согласно требованию рабочего проекта). Крепежные ремешки для крепления бухты кабеля и муфты в комплект поставки шкафа не входят

На уровне верхнего уголка рамы на вводимые в шкаф кабели накладываются с двух сторон резиновые половинки вводного адаптера. Блок вводного гермоввода крепится планкой к верхнему уголку рамы двумя болтами.

Кожух шкафа при помощи монтажной петли поднимается к месту установки шкафа и крепится к раме шестью болтами.

Комплектность

• Шкаф ШРМ в сборе – 1 шт.

• Паспорт изделия – 1 шт.

• Руководство по эксплуатации – 1 шт.

Меры безопасности.

Применение шкафов должно соответствовать:

«Межотраслевым правилам по охране труда при эксплуатации электроустановок» ПОТ Р М-016-2001;

«Правилам технической эксплуатации электрических станций и сетей Российской Федерации»;

«Правилам безопасности при строительстве линий электропередачи и производстве электромонтажных работ» РД 153-34.3-03.285-2002;

«Межотраслевым правилам по охране труда при работе на высоте» ПОТ РМ-012-2000.

Запрещается использовать шкаф не по назначению.

Условия транспортирования и хранения

Изготовитель гарантирует сохранение основных характеристик при соблюдении потребителем условий транспортирования и хранения группы 3 по ГОСТ 15150. Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.

Срок эксплуатации

Срок эксплуатации 25 лет. Фактический срок эксплуатации не ограничивается указанным, а определяется техническим состоянием изделия.

Гарантийные обязательства

Гарантийный срок эксплуатации 36 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
