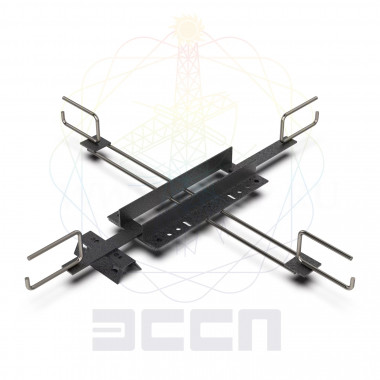

Устроиство УРМК для размещения наиболее часто применяемых типов оптических муфт и технологического запаса оптического кабеля диаметром до 18 мм и длиной не более 70 м на опорах городского электрохозяиства.
Устройство для размещения оптической муфты и технологического запаса оптического кабеля УРМК изготавливается в климатическом исполнении УХЛ категории 1 по ГОСТ15150.
Устройство может закрепляться на любых типах опор при помощи универсальных узлов крепления УПШ-01, УПШ-02, УПШ-03, производства АО «ЭССП».
Длина размещаемого запаса оптического кабеля, м. | Габаритные размеры, мм. | Масса устройства, кг. |
|---|---|---|
не более 70 | 1028х1028х150 | 7,1 |
Устройство и принцип работы.
Устройство представляет собой сварную стальную конструкцию с ограничителями для оптического кабеля и местом для фиксации кабельной муфты.
Для крепления устройства к опорам используются ленточные хомуты или универсальные узлы крепления:
узел подвески УПШ-01 для бетонных опор круглого сечения, диаметром от 340 до 800мм (2шт);
узел подвески УПШ-02 для бетонных опор типа СВ (2шт);
узел подвески УПШ-03 для металлических решетчатых опор (4шт).
Узлы крепления выбираются согласно проекту и в комплект поставки не входят.
На каркасе устройства смонтированы ограничители для размещения технологического запаса кабеля и держатель для крепления оптической муфты. Муфта закрепляется при помощи 2-х ленточных хомутов.
В случае когда диаметр опоры меньше 300 мм. для крепления используются два ленточных хомута в два слоя + два замка для хомутов.
Монтаж устройства
Перед использованием УРМК, путем визуального осмотра устройства производится проверка на наличие повреждений устройства.
Устройство поднимается к месту установки и крепится на опоре согласно рабочему проекту.
На металлических решетчатых опорах устройство закрепляется минимум в трех точках, но наиболее надежной является фиксация в четырех и более точках.
При любых способах закрепления на любых типах опор устройство не должно иметь перемещений и люфтов под штатной нагрузкой.
Технологический запас оптического кабеля для сварки оптических волокон и монтажа оптической муфты спускают с опоры.
Произвести намотку кабеля на устройство, равномерно укладывая витки кабеля на устройство, подтягивая их при укладке. Необходимо учитывать минимально возможный радиус изгиба кабеля по ТУ завода-изготовителя. Муфта должна находиться в вертикальном положении, выводами кабеля вниз, с отклонениями от вертикали не более 15 градусов.
Бухта оптического кабеля фиксируются на устройстве при помощи крепежных ремешков (мягкой изолированной проволоки или других средств согласно требованию рабочего проекта). Крепежные ремешки для крепления бухты кабеля в комплект поставки не входят.
Меры безопасности.
Применение устройства должно соответствовать:
«Межотраслевым правилам по охране труда при эксплуатации электроустановок» ПОТ Р М-016-2001;
«Правилам технической эксплуатации электрических станций и сетей Российской Федерации»;
«Правилам безопасности при строительстве линий электропередачи и производстве электромонтажных работ» РД 153-34.3-03.285-2002;
«Межотраслевым правилам по охране труда при работе на высоте» ПОТ РМ-012-2000.
Запрещается использовать устройство не по назначению.
Комплектность
Устройство - 1 шт.
Паспорт изделия - 1 экз.
Руководство по эксплуатации - 1экз.
Условия транспортирования и хранения
Изготовитель гарантирует сохранение основных характеристик при соблюдении потребителем условий транспортирования и хранения группы 3 по ГОСТ 15150. Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.
Срок эксплуатации
Срок эксплуатации 25 лет. Фактический срок службы изделия не ограничивается, а определяется техническим состоянием изделия.
Гарантийные обязательства
Гарантийный срок эксплуатации 12 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
| 3D МОДЕЛЬ | Уточняйте у продавца |
| АРТИКУЛ | Э00014096 |
| ВЕС, КГ | 7.5 |
| ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, АО Электросетьстройпроект |
