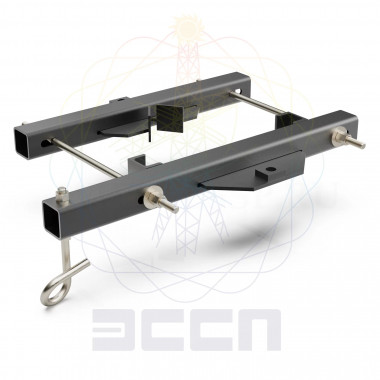

Узел крепления натяжной УКН-V-30-400 (ТУ 3449-041- 27560230-11) предназначен для натяжного крепления самонесущего оптического кабеля связи на опорах, выполненных из гнутого V- образного профиля. Узел крепления изготавливается с защитным покрытием из цинка.
Узлы крепления натяжной УКН-V-30-400 изготавливаются с защитным покрытием из цинка в климатическом исполнении УХЛ, категории 1 по ГОСТ 15150.
Максимальная рабочая нагрузка, кН | Диаметр отверстия для сцепной арматуры, мм | Масса, кг | Диапазон размеров опоры, мм |
|---|---|---|---|
30 | 17 | 10,2 | 310 – 410 |
В состав узлов входят:
Балка – 1 шт.
Задняя балка – 1 шт.
Шпилька – 2 шт.
Крюк – 1 шт.
Гайка М12 – 8 шт.
Шайба 12 – 4 шт.
Узлы используются для натяжного крепления самонесущего оптического кабеля связи на опорах серии АС10П, ПС10П, выполненных из гнутого V-образного профиля.
В конструкции предусмотрен крюк для обвода шлейфа вокруг тела опоры.
Комплектность
Узел УКН-V-30-400 в сборе – 1 шт.
Паспорт – 1 шт.
Условия транспортирования и хранения
Изготовитель гарантирует сохранение основных характеристик при соблюдении потребителем условий транспортирования и хранения группы 3 по ГОСТ 15150.
Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.
Срок эксплуатации
Срок эксплуатации 25 лет.
Фактический срок службы не ограничивается указанным, а определяется техническим состоянием изделия.
Гарантийные обязательства
Гарантийный срок 36 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
| 3D МОДЕЛЬ | Уточняйте у продавца |
| АРТИКУЛ | Э00102337 |
| ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, АО Электросетьстройпроект |
| НОВИНКА | Да |
