| Характеристики | |
| 3D МОДЕЛЬ | Уточняйте у продавца |
| АРТИКУЛ | Э00066858 |
| ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, АО Электросетьстройпроект |

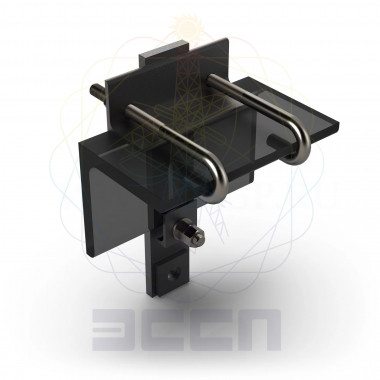

Узел крепления поддерживающий УКПТУ-01 предназначен для поддерживающего крепления оптического кабеля к металлическим решетчатым опорам ВЛ или к другим несущим конструкциям, имеющим в составе элементы изготовленные из уголка.
Узлы крепления поддерживающие УКПТУ-01(-02) изготавливаются с защитным покрытием из цинка в климатическом исполнении УХЛ, категории 1 по ГОСТ 15150.
Наименование узла | Диапазон размеров профиля опоры, мм | Максимальная рабочая нагрузка, кН | Максимальная рабочая нагрузка под углом 45° к плоскости узла, кН | Габаритные размеры, мм | Диаметр отверстия для сцепной арматуры, мм | Масса, кг |
|---|---|---|---|---|---|---|
УКПТУ-01 | 63 - 125 | 70 | 25 | 177х138х270 | 17 | 2,2 |
УКПТУ-02 | 140 - 200 | 70 | 25 | 250х138х336 | 17 | 2,7 |
В состав узлов входят:
Кронштейн – 1 шт.
Крюк – 2 шт.
Прижим – 1 шт.
Болт М12 – 1шт.
Гайка М12 – 6 шт.
Шайба плоская 12 – 2 шт.
Узлы используются для поддерживающего крепления оптического кабеля к металлическим решетчатым опорам ВЛ или к другим несущим конструкциям, имеющим в составе элементы изготовленные из уголка.
Комплектность
Узел УКПТУ-01(-02) в сборе – 1 шт.
Паспорт изделия – 1 шт.
Условия транспортирования и хранения
Изготовитель гарантирует сохранение основных характеристик при соблюдении потребителем условий транспортирования и хранения группы 3 по ГОСТ 15150.
Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.
Срок эксплуатации
Срок эксплуатации узла 25 лет.
Фактический срок службы не ограничивается указанным, а определяется техническим состоянием изделия.
Гарантийные обязательства
Гарантийный срок 36 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
