| Характеристики | |
| 3D МОДЕЛЬ | Уточняйте у продавца |
| АРТИКУЛ | Э00040010 |
| ВЕС, КГ | 10.83 |
| ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, АО Электросетьстройпроект |

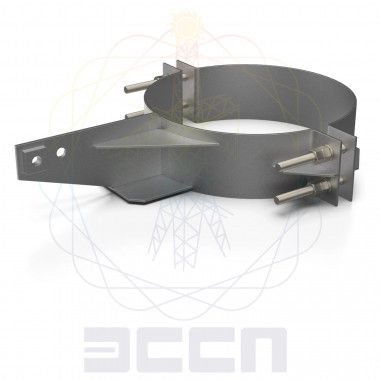

Узел поддерживающий УПБ-550 предназначен для поддерживающего крепления оптического кабеля на железобетонных и металлических опорах многогранного и круглого сечения диаметром 550 мм.
Узлы поддерживающие УПБ изготавливаются с защитным покрытием из цинка в климатическом исполнении УХЛ, категории 1 по ГОСТ 15150.
Наименование узла | УПБ-300 | УПБ-350 | УПБ-370 | УПБ-375 | УПБ-400 | УПБ-450 | УПБ-500 | УПБ-550 | УПБ-600 | УПБ-650 | УПБ-700 |
|---|---|---|---|---|---|---|---|---|---|---|---|
Максимальная рабочая нагрузка, кН | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
Диаметр отверстия для сцепной арматуры, мм | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 |
Масса, кг | 8,06 | 8,9 | 9 | 9 | 9,1 | 10,0 | 10,4 | 10,83 | 11,8 | 12,4 | 12,9 |
Диаметр опоры, мм | 300 | 350 | 370 | 375 | 400 | 450 | 500 | 550 | 600 | 650 | 700 |
В состав узлов входят:
Полухомут – 2 шт.
Болт М16 – 4 шт.
Гайка М16 – 8 шт.
Шайба плоская – 8 шт.
Узлы используются для поддерживающего крепления оптического кабеля на железобетонных и металлических опорах многогранного и круглого сечения диаметром от 300 до 700 мм. Шаг 50мм (указывается при заказе). Применяются совместно со скобой типа СК-7-1А.
Комплектность
Узел УПБ в сборе – 1 шт.
Паспорт – 1 шт.
Условия транспортирования и хранения
Изготовитель гарантирует сохранение основных характеристик при соблюдении потребителем условий транспортирования и хранения группы 3 по ГОСТ 15150.
Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.
Срок эксплуатации
Срок эксплуатации 25 лет.
Фактический срок эксплуатации не ограничивается указанным, а определяется техническим состоянием изделия.
Гарантийные обязательства
Гарантийный срок 36 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
