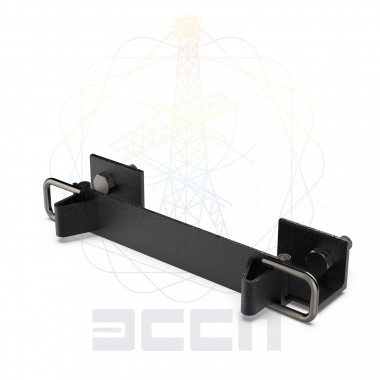

Узел подвески УПШ-01-0

Узел подвески УПШ-01-0 предназначен для подвески шкафов ШРМ или барабанов БШ к опорам линий электропередач круглого и многогранного сечения диаметром от 200 до 340 мм.

Узлы подвески УПШ-01-0 и УПШ-01-1 изготавливаются в климатическом исполнении УХЛ категории 1 ГОСТ 15150.

Устройство и принцип работы

В состав узлов подвески входят:

• Кронштейн опорный с упорами и ограничителями – 1 шт.

• Болт М12 – 2 шт.

• Гайка М12 – 2 шт.

• Шайба – 2 шт.

Узлы подвески используются совместно с хомутами ленточными для подвески шкафов ШРМ и барабанов БШ к бетонным опорам круглого сечения линий электропередач.

По отдельному заказу может быть поставлен специальный инструмент для монтажа хомута – клещи натяжные.

Корпус узлов подвески выполнен сварным из стальных уголков и имеет упоры в конструкцию опоры, ограничители  для ленточного хомута, а также крепёжные элементы для закрепления шкафов или барабанов.

Раму шкафа ШРМ или кронштейн барабана БШ закрепляют на узлах подвески, используя болтовое крепление из комплекта УПШ-01.

Для подвески одного шкафа или одного барабана необходимо два узла УПШ-01.

Комплектность

• Узел подвески УПШ-01 – 1 шт.

• Паспорт – 1 шт.

Условия транспортирования и хранения

Изготовитель гарантирует сохранение основных характеристик при соблюдении потребителем условий транспортирования и хранения группы 3 по ГОСТ 15150. Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.

Срок эксплуатации

Срок эксплуатации 25 лет. Фактический срок эксплуатации не ограничивается указанным, а определяется техническим состоянием изделия.

Гарантийные обязательства

Гарантийный срок эксплуатации 36 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
