Характеристики | |
3D МОДЕЛЬ | Уточняйте у продавца |
АРТИКУЛ | Э00099749 |
ВЕС, КГ | 48.00 |
ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, АО Электросетьстройпроект |
ОБЪЕМ, М3 | 1.612 |

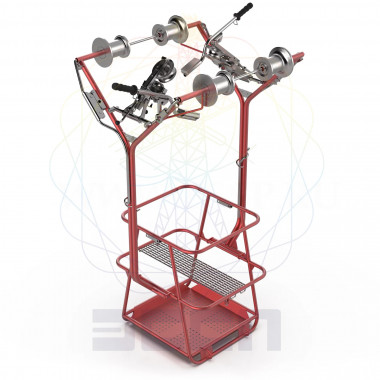

Тележка для передвижения по проводам расщепленной фазы № 13574 предназначена для передвижения одного электромонтёра по проводам расщепленного молниезащитного троса или верхним проводам расщепленной фазы с расщеплением от 2 до 8 проводов, при проведении монтажных и ремонтных работ на ВЛ 330-1150 кВ.
Тележка для передвижения по проводам расщепленной фазы модель № 13574 изготавливается в климатическом исполнении УХЛ категории 1 по ГОСТ 15150-69.
Грузоподъемность, кг | Габаритные размеры (ДхШхВ), мм | Диапазон диаметров проводов, мм | Диапазон диаметров грозотросов, мм | Количество прово- дов в расщепленной фазе, шт. | Расстояние между проводами расщепленной фазы, мм | Масса, кг |
---|---|---|---|---|---|---|
150 | 1876x720x1700 | 21,6-38 | 11-38 | 2-8 | 400-600 | 48 |
Тележка позволяет передвигаться электромонтёру – линейщику по проводам расщепленного молниезащитного троса или верхним проводам расщепленной фазы с расщеплением от 2 до 8 проводов при проведении монтажных и ремонтных работ на ВЛ 330 - 1150 кВ.
Устройство и принцип работы
Тележка состоит из люльки, каркас которой выполнен из стальных труб. На каркасе расположено плетёное сиденье для одного электромонтера, а также два шарнирно установленных кронштейна.
На каждом кронштейне установлены:
два ролика, один из которых изготовлен из алюминиевого сплава, другой из капролактама;
подвеска с тормозом для неподвижной фиксации тележки и роликом;
рычажный тормоз;
эксцентриковый зажим страховочного стропа.
Оси роликов выполнены пустотелыми, через них пропущены страховочные стропы, один конец которых закреплён на скобе кронштейна, второй пропущен через эксцентриковый зажим, фиксирующий длину стропа между кронштейнами в зависимости от расстояния между проводами.
Страхующий зажим и страховочный строп обеспечивают удержание тележки на проводе в случае схода ролика тележки с провода. Зажим состоит из корпуса, имеющего канал для пропускания страховочного стропа, двух эксцентриковых кулачков, тяги, образующих шарнирный параллелограмм. Кулачок подпружинен двумя пружинами, под действием которых эксцентриковые кулачки прижимают страховочный строп к стенкам корпуса, удерживая его.
Рычажный тормоз служит для изменения скорости (притормаживания) во время движения тележки. При надавливании на ручку рычага происходит поджатие резинового вкладыша к проводу.
Люлька оснащена четырьмя скобами для крепления тягового каната.
Передвижение тележки по проводам производится электролинейщиками, находящимися на земле с помощью каната или самим электролинейщиком, находящимся в тележке, при этом для защиты рук необходимо использовать брезентовые рукавицы. Регулирование скорости при движении тележки под уклон должно производиться, как правило, тяговым канатом с земли, для регулирования скорости допускается использование рычажного тормоза.
При проведении работ тележка фиксируется от перемещений тормозами подвесок, включенными «навстречу» друг другу.
Комплектность
Тележка для передвижения по проводам расщеплённой фазы модель №13754 – 1 шт.
Паспорт тележки – 1 шт.
Руководство по эксплуатации – 1 шт.
Меры безопасности.
Запрещается использовать тележку для передвижения по проводам, у которых сечение не соответствует указанным в таблице.
Запрещается нагружать тележку грузом, суммарная масса которого превышает номинальную грузоподъёмность.
Запрещается работа без пропущенных через ролик и зажатых страхующими зажимами страховочных стропов.
Запрещается работа с тележкой без страховочного пояса.
Строп страховочного пояса электролинейщика должен быть закреплён за тележку.
Запрещается эксплуатация тележки с не устранёнными дефектами.
Эксплуатация тележки разрешается при температуре окружающей среды от -60°С до +40°С, относительной влажности не более 90%.
Запрещается эксплуатация тележки при атмосферных осадках и при наличии гололёда на проводах, при признаках приближения грозы.
Для защиты рук необходимо использовать брезентовые рукавицы.
Условия транспортирования и хранения
Срок хранения не более 3-х лет при соблюдении условий хранения группы 3 по ГОСТ 15150. По истечении указанного срока хранения без эксплуатации необходимо провести эксплуатационные испытания. Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.
Срок эксплуатации
Срок эксплуатации 3 года. Фактический срок эксплуатации не ограничивается указанным, а определяется техническим состоянием изделия.
Гарантийные обязательства
Гарантийный срок эксплуатации 12 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
