| Характеристики | |
| 3D МОДЕЛЬ | Уточняйте у продавца |
| АРТИКУЛ | Э00005286 |
| ВЕС, КГ | 35 |
| ЗАВОД ПРОИЗВОДИТЕЛЬ | Россия, АО Электросетьстройпроект |
| ОБЪЕМ, М3 | 1.282 |

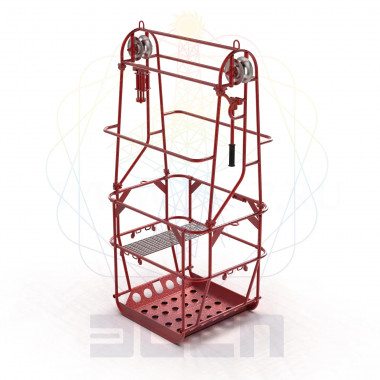

Тележка монтажная ТМ 03с используется при проведении монтажных и ремонтных работ ВЛ и предназначена для передвижения одного электромонтёра - линейщика по одному проводу сечением не менее 240 мм или стальному тросу сечением не менее 70 мм.
Тележка монтажная ТМ-03с изготавливается в климатическом исполнении УХЛ категории 1 по ГОСТ 15150.
Грузоподъемность, кг | Габаритные размеры (ДхШхВ), мм | Диапазон диаметров проводов, мм | Диапазон диаметров грозотросов, мм | Масса, кг |
|---|---|---|---|---|
150 | 948x660x1718 | 21,6-38 | 11-38 | 34 |
Тележка позволяет передвигаться электромонтёру – линейщику по проводу сечением не менее 240 мм2 или стальному тросу с сечением не менее 70 мм 2 проведении монтажных и ремонтных работ на ВЛ 110 - 220кВ.
Устройство и принцип работы
Тележка состоит: из люльки с сиденьем, плетённым из синтетического троса, и подвески с двумя роликами.
Каркас люльки сварной, из стальных труб. Настил пола из стальных листовых панелей. На каркасе люльки имеются винтовые зажимы под соединения шунтов, предназначенных для переноса и выравнивания потенциала в случае, если работы производятся без отключения линии и кронштейны для установки подвески. К верхней трубе подвески приварены две такелажные скобы. Люлька служит для размещения одного электромонтера.
На подвеске установлены рычажный тормоз, служащий для торможения тележки при движении, и стояночный тормоз для неподвижной фиксации тележки на проводе при проведении работ.
Стояночный тормоз имеет винтовой прижим с маховиком и резиновой накладкой
На каркасе люльки к двойным кронштейнам прикреплён откидной каркас, который в верхней части присоединяется шпильками к подвеске. Шпильки фиксируются от случайного выпадения предохранительным флажком. Шпильки прикреплены к подвеске стальными тросиками.
Конструкции подвески и откидного каркаса имеют неразъёмные ограждения.
В рабочем положении ролики подвески должны быть установлены на провод.
Откидной каркас должен быть в закрытом положении и закреплен на подвеске шпильками, флажки которых, должны быть повёрнуты на 90° от оси шпильки, и надёжно удерживать их от случайного выпадения или выдергивания.
Для установки роликов на провод (или снятия с провода) необходимо повернуть флажок на каждой шпильке до совмещения его оси с осью шпильки, вынуть шпильку и отклонить откидной каркас в сторону. После установки роликов на провод (или снятия с провода) закрыть откидной каркас и зафиксировать его шпильками.
Передвижение тележки по проводу (тросу) производится электролинейщиками, находящимися на земле, с помощью каната или самим электролинейщиком, находящимся в тележке, при этом для защиты рук необходимо использовать брезентовые рукавицы.
Регулирование скорости при движении тележки под уклон должно производиться, как правило, тяговым канатом с земли. В исключительных случаях, например на переходах, для регулирования скорости допускается использование рычажного тормоза.
При проведении работ тележка фиксируется от перемещений стояночным тормозом.
Комплектность
Тележка монтажная ТМ-03с – 1 шт.
Паспорт изделия – 1 шт.
Руководство по эксплуатации – 1 шт.
Меры безопасности
Запрещается использовать тележку для передвижения по проводам, у которых сечение не соответствует указанным в паспорте тележки.
Запрещается нагружать тележку грузом, суммарная масса которого превышает номинальную грузоподъёмность.
Запрещается работа с тележкой без страховочного пояса.
Строп страховочного пояса электролинейщика должен быть закреплён за тележку.
Запрещается использование повреждённых шпилек.
Запрещается эксплуатация тележки с не устранёнными дефектами.
Условия транспортирования и хранения
Срок хранения не более 3-х лет при соблюдении условий хранения группы 3 по ГОСТ 15150. По истечении указанного срока хранения без эксплуатации необходимо провести эксплуатационные испытания. Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.
Срок эксплуатации
Срок эксплуатации 3 года. Фактический срок эксплуатации не ограничивается указанным, а определяется техническим состоянием изделия.
Гарантийные обязательства
Гарантийный срок эксплуатации 12 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
