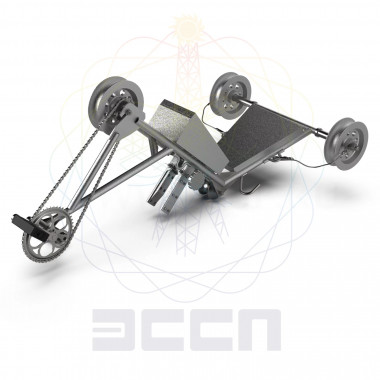

Тележка монтажная велосипедного типа ТМВ 01 М

Тележка монтажная велосипедного типа ТМВ 01М предназначена для перемещения одного электромонтера по трем проводам расщепленной фазы при проведении монтажных и ремонтных работ на ВЛ 500 кВ.

Тележка ТМВ-01М изготавливается в климатическом исполнении УХЛ категории 1 по ГОСТ 15150.

Тележка позволяет передвигаться электромонтёру – линейщику по трём проводам расщепленной фазы при проведении монтажных и ремонтных работ на ВЛ 500 кВ.

Устройство и принцип работы

1. Тележка устанавливается на три провода расщепленной фазы с расщеплением от 400 до 600 мм. Для удобства в работе тележка снабжена двумя типами тормозов: ножным, предназначенным для подтормаживания во время перемещения и остановки тележки, и стояночным тормозом для фиксации тележки на проводах во время проведения работ.

2. Подтормаживание осуществляется через педали тормозной втулкой ведущего ролика. Стояночный тормоз зажимает провод фазы резиновыми башмаками с помощью шкива, расположенного справа под седлом.

3. Каркас рамы сварной, из алюминиевых труб. На поперечной оси рамы закреплены опорные ролики. Ведущий ролик закреплён в пазах кронштейнов рамы, что позволяет регулировать натяжение цепи. Педальный привод вставлен в гнездо втулки рамы тележки. Седло и спинка закреплены шурупами к раме тележки.

4. На каркасе рамы закреплены предохранительный ролик и стояночный тормоз, а также страховочные тросы.

5. В рабочем положении ведущий ролик и опорные ролики должны быть установлены на провода соответственно рисунку. Нижний провод должен проходить между башмаками стояночного тормоза.

6. Страховочные тросы (по одному на каждый верхний провод фазы) служат для предохранения тележки от падения на землю.

Комплектность

• Тележка ТМВ-01М – 1 шт.

• Паспорт изделия – 1 шт.

• Руководство по эксплуатации – 1 шт.

• Упаковка – 1 шт.

Меры безопасности

Применение тележек должно соответствовать требованиям технологии производства работ на ВЛ, согласно действующим документам:

• «Правила технической эксплуатации электрических станций и сетей Российской Федерации» (приказ № 229 от 19,06,2003 г.);

• «Правила безопасности при строительстве линий электропередачи и производстве электромонтажных работ». РД 153-34.3-03.285-2002, РАО «ЕЭС России» (01.01.2003 г.);

• «Типовая инструкция по эксплуатации воздушных линий электропередачи напряжением 35 – 800 кВ». РД 34.20.504-94, РАО «ЕЭС России» (01.01.1996 г.);

• «Межотраслевые правила по охране труда при работе на высоте» ПОТ РМ-012-2000. Министерство Труда и социального развития РФ. (01.12.2000 г.).

Запрещается эксплуатация тележки с не устранёнными дефектами.

Запрещается использовать тележку для передвижения по проводам, у которых сечение не соответствует указанным в таблице.

Запрещается нагружать тележку грузом, суммарная масса которого превышает номинальную грузоподъёмность, указанную в таблице.

Запрещается пользоваться тележкой при наличии осадков в виде дождя, снега, тумана, инея, гололёда на опорах и проводах, и признаках приближения грозы.

Запрещается работа с тележкой без страховочного пояса. Строп предохранительного пояса электролинейщика должен быть закреплён за тележку.

Условия транспортирования и хранения

Срок хранения не более 3-х лет при соблюдении условий хранения группы 3 по ГОСТ 15150. По истечении указанного срока хранения без эксплуатации необходимо провести эксплуатационные испытания.

Изделие может транспортироваться всеми видами транспорта в соответствии с правилами перевозок, действующими в данном виде транспорта.

Срок эксплуатации

Срок эксплуатации 3 года. Фактический срок эксплуатации не ограничивается указанным, а определяется техническим состоянием изделия.

Гарантийные обязательства

Гарантийный срок эксплуатации 12 месяцев со дня продажи, при условии соблюдения потребителем правил транспортировки, хранения и эксплуатации.
